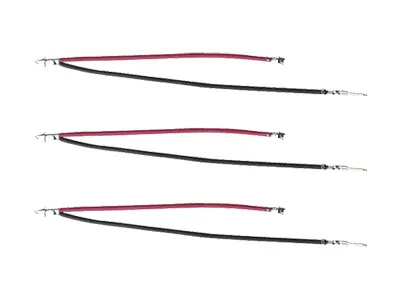

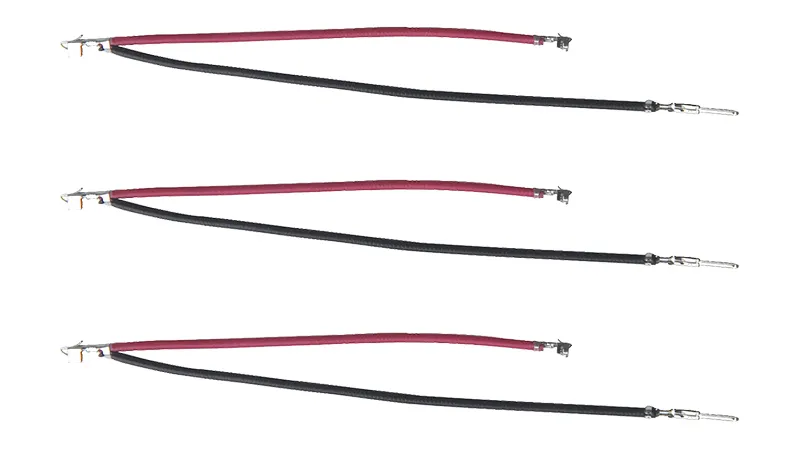

El procesamiento eficiente del alambre es crucial para la fabricación moderna de alambre, especialmente cuando se manejan dos alambres que deben crimparse simultáneamente. Nuestra solución de crimpado de terminales de tres lados admite operaciones de crimpado de un extremo, dos extremos y múltiples terminales, y se adapta a calibres de cable de 18 AWG a 24 AWG. Compatible con cables de PVC, silicona, teflón y libres de halógenos, proporciona una opción versátil y confiable para diversas aplicaciones.

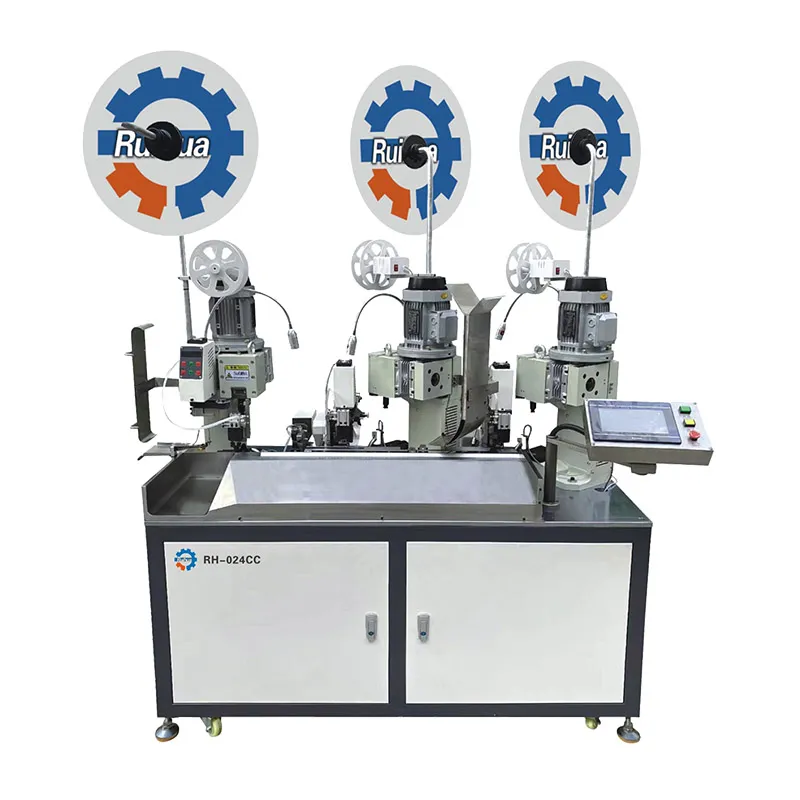

| General | Modelo | RH-024CC |
|---|---|---|
| Dimensiones (L×An×Al) | 1430×730×1600mm | |
| Peso | Aprox. 500kg | |
| Fuente de alimentación | AC220V 50Hz | |
| Corriente nominal | 15A | |
| Potencia | 3kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Requisitos de espacio | 1×1.5m | |
| Fuerza de crimpado | 2T | |
| Funciones | Capacidad de crimpado | 2600 cables/h a 100mm de longitud (dependiendo de la longitud del cable) |
| Procesamiento de alambre | Corte de alambre, crimpado de un lado, crimpado de dos lados, crimpado combinado de 2 cables con 2 terminales, crimpado combinado de 2 cables con 3 terminales, crimpado reversible, crimpado no reversible | |
| Sistema de control | Pantalla LCD, microcontrolador de un solo chip | |
| Dispositivos de detección | Prueba de crimpado , detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | |
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de alambre, bobinadora de papel, tanque de compensación de almacenamiento de aire | |
| Control de operación | La alimentación, el corte, el pelado y el movimiento del alambre se controlan a través de la pantalla táctil | |
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de crimpado terminal |
| Rango de aplicación | Longitud de corte | Dejando espacio de pegamento 50-600mm |
| Longitud de pelado | 0.1-12mm | |
| Error de corte | Ajustable manualmente | |
| Tipo de alambre y cable | Cable eléctrico, cable de alta temperatura, cable aislado de teflón (AWG18#-AWG24#) |
Equipado con un servomotor para ofrecer alta precisión, posicionamiento exacto y velocidades de procesamiento rápidas, lo que garantiza una calidad constante en cada operación.
Cuenta con compensación de alimentación de alambre basada en codificador, lo que permite ajustes manuales para pelar y alimentar cables con diferentes longitudes.
Incluye un sistema integrado de monitoreo de errores con alertas en tiempo real que se muestran en una pantalla táctil, lo que simplifica la detección de fallas y reduce el tiempo de inactividad durante la producción.
Con un manejo de hasta 1,000 cables por hora, nuestra solución de crimpado multifuncional admite procesos como configuraciones de corte y crimpado, como configuraciones de uno a dos, uno a tres y uno a cuatro cables. Las configuraciones personalizadas están disponibles para cumplir con los requisitos específicos del cliente. Diseñado para cables de 18 AWG a 26 AWG, es compatible con una variedad de tipos de cables, incluidos cables de PVC, silicona, recubiertos de teflón y libres de halógenos. Su versatilidad y facilidad de reconfiguración lo hacen adecuado para amplia gama de escenarios de producción.
Varios ingenieros senior de I+D con más de diez años de experiencia en el procesamiento de arneses de cables.
Equipos confiables diseñados para optimizar la automatización y la eficiencia en la producción de mazos de cables.
Respaldados por más de 1 década de experiencia, nos especializamos en el diseño y fabricación de equipos innovadores de procesamiento de alambre diseñados para cumplir con las necesidades cambiantes de la industria.
Las características y modificaciones personalizables abordan los requisitos de producción únicos en diversas industrias.
