La producción eficiente de mazos o arneses de cables se basa en una maquinaria eficiente de procesamiento de cables capaz de gestionar múltiples tareas simultáneamente. Nuestro equipo de crimpado de terminales de dos lados procesa hasta 8 cables en una sola operación, manejando el corte, el pelado, la aplicación de aislamiento, el crimpado y el estañado con precisión. Su automatización minimiza la intervención manual, lo que garantiza resultados consistentes para industrias de alta demanda.

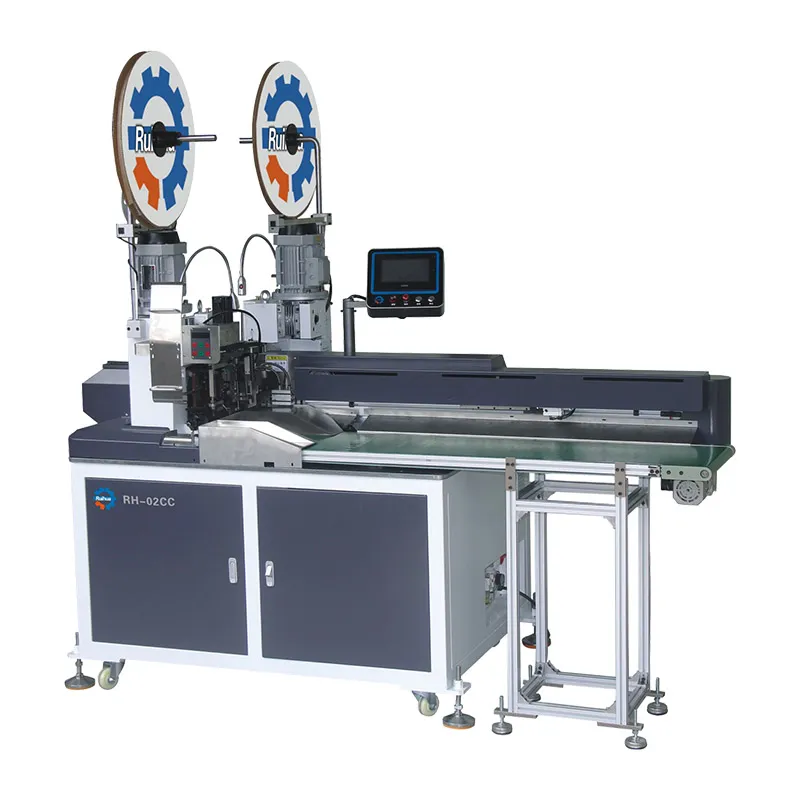

| General | Modelo | RH-02CC |
|---|---|---|
| Dimensions (L×An×Al) | 2000×1000×1550mm | |
| Peso | Aprox. 520kg | |
| Fuente de alimentación | AC220V 50Hz | |
| Potencia | 4kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Fuerza de crimpado | 2T | |
| Funciones | Capacidad de crimpado | Aprox. 8000 hilos/h (dependiendo de la longitud del cable) |

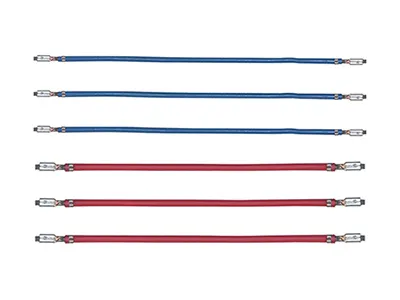

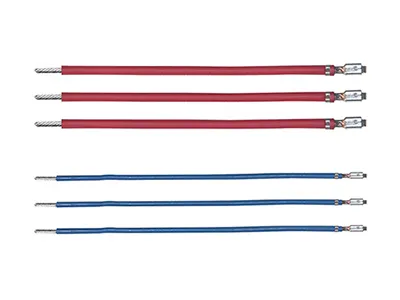

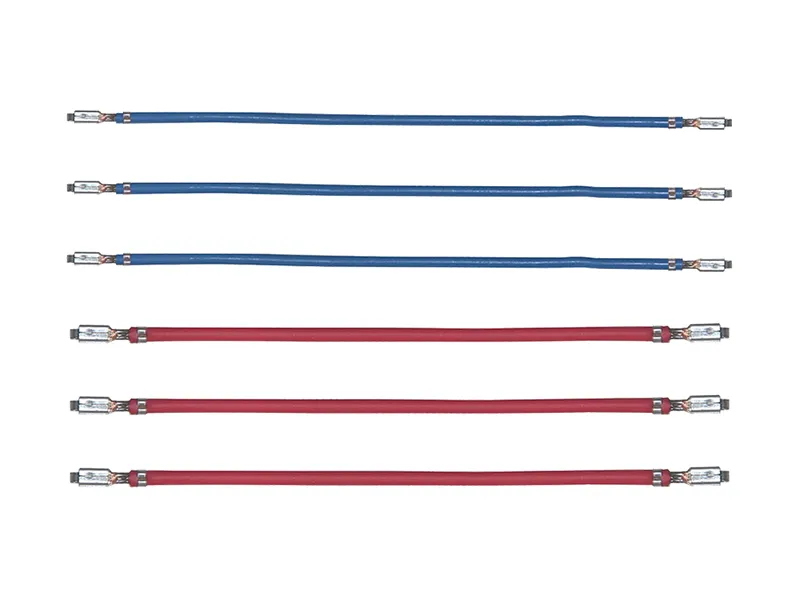

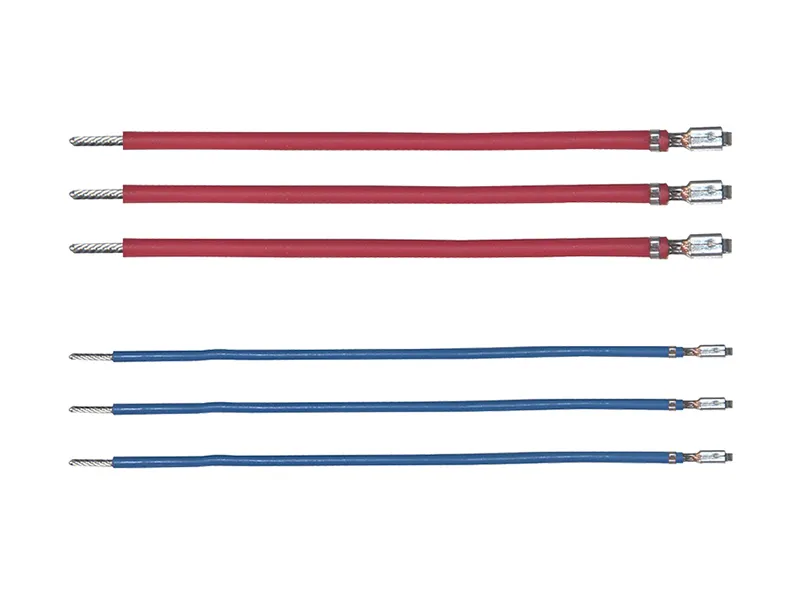

| Procesamiento de alambre | Corte de alambre, pelado completo de un lado, pelado completo de dos lados, medio pelado de dos lados, crimpado de un lado, crimpado de dos lados | |
| Sistema de control | Control PLC, servomotor | |
| Cambio de troquel | Aplicador de crimpado OTP para 8 hilos, cambio de troquel fácil y rápido | |
| Dispositivos de detección | Prueba de crimpado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | |
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de alambre, bobinadora de papel, tanque de compensación de almacenamiento de aire | |
| Control de operación | La alimentación, el corte, el pelado y el movimiento del alambre se controlan a través de la pantalla táctil, con servocontrol completo | |
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de crimpado terminal |
| Rango de aplicación | Longitud de corte | 35-1000mm (personalizable) |
| Longitud de pelado | Delantero: 1-7mm Trasero: 1-9mm | |
| Tipo de alambre y cable | Cable eléctrico, cable de núcleo sólido (cable de alta temperatura, cable aislado de teflón, cable aislado de silicona, cable libre de halógenos) (AWG30#-AWG18#) | |
| Número máx. de pines | 8pines |
Crimpado de terminales de alta precisión y pelado de cables logrado a través de un sistema de movimiento lineal de doble tornillo, utilizando tornillos PBI de Taiwán para una mayor confiabilidad.
La sujeción robótica garantiza longitudes de alambre estables y una alineación precisa durante el procesamiento, manteniendo la consistencia en toda la producción.
Sistema de detección de errores en tiempo real con alertas mostradas en una pantalla táctil fácil de usar, lo que simplifica la resolución de problemas y mejora la eficiencia operativa.
Varios ingenieros senior de I+D con más de diez años de experiencia en el procesamiento de arneses de cables.
Equipos confiables diseñados para optimizar la automatización y la eficiencia en la producción de mazos de cables.
Respaldados por más de 1 década de experiencia, nos especializamos en el diseño y fabricación de equipos innovadores de procesamiento de alambre diseñados para cumplir con las necesidades cambiantes de la industria.
Las características y modificaciones personalizables abordan los requisitos de producción únicos en diversas industrias.
