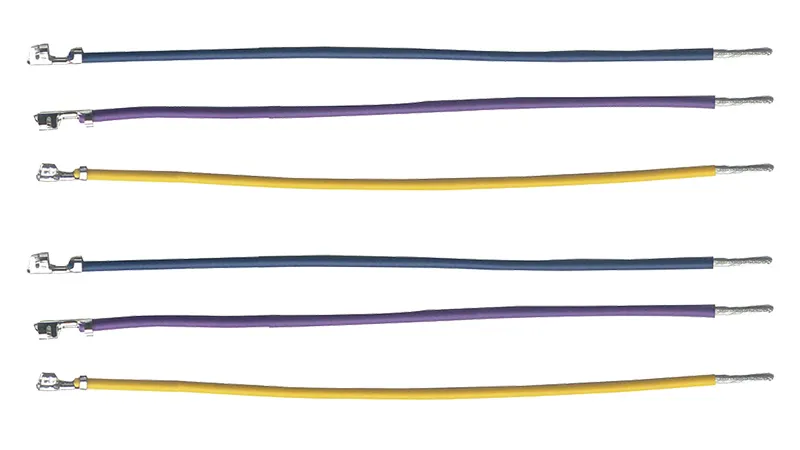

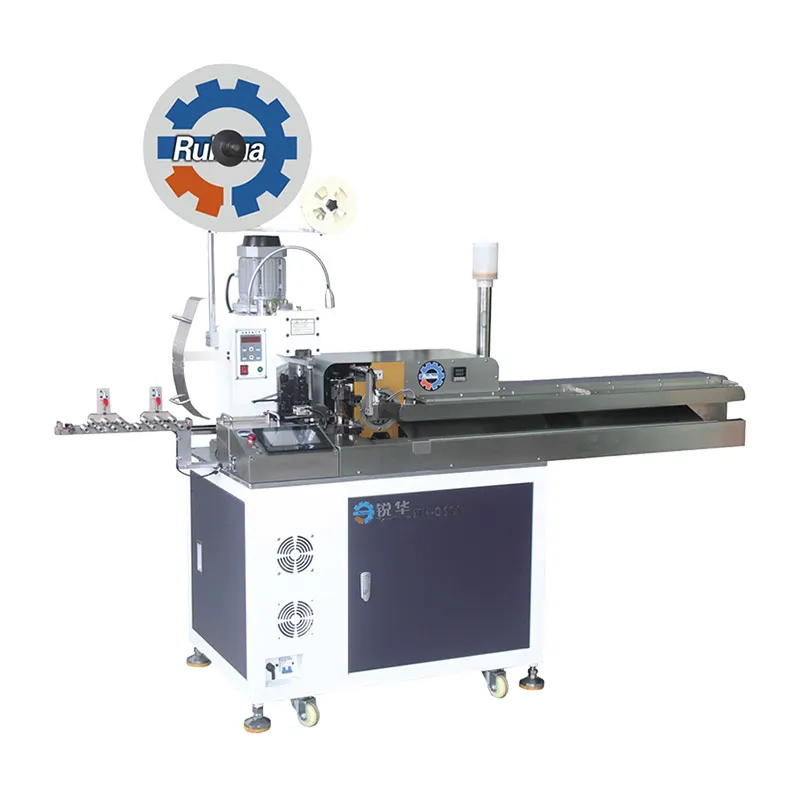

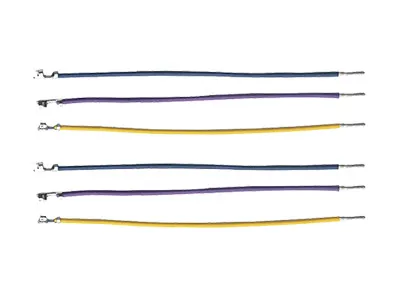

Procesar cinco cables a la vez es una tarea desafiante que exige precisión y versatilidad. Para abordar esta tarea, desarrollamos la máquina de estañado y crimpado de terminales de un lado de 5 cables que es capaz de manejar pelado de una cara y de dos caras, medio pelado, crimpado de un lado y estañado con torsión, logrando una capacidad de hasta 6,000 alambres por hora. Diseñadas para cables de 16 AWG a 32 AWG, estas máquinas de estañado y terminación de cables son compatibles con materiales de PVC, silicona, recubiertos de teflón y libres de halógenos, lo que las hace adaptables a una amplia gama de aplicaciones.
| General | Modelo | RH-01CC |
|---|---|---|
| Dimensiones (L×An×Al) | 1200×720×1500mm | |
| Peso | Aprox. 500kg | |
| Fuente de alimentación | AC220V 50Hz | |
| Potencia | 3kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Fuerza de crimpado | 2T | |
| Funciones | Capacidad de crimpado | Aprox. 6000 cables/h (dependiendo de la longitud del cable) |
| Procesamiento de alambre | Corte de alambre, pelado completo de un lado, pelado completo de dos caras, medio pelado de dos caras, crimpado de un lado, torsión y estañado de un lado | |
| Crimpado de flexión de 90 grados, pelado y estañado de alta precisión mediante el uso de un mecanismo de tornillo de bolas | ||
| Sistema de control | Control PLC, servomotor | |
| Dispositivos de detección | Prueba de crimpado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | |
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de alambre, bobinadora de papel, tanque de compensación de almacenamiento de aire | |
| Control de operación | La alimentación, el corte, el pelado y el crimpado de alambre se controlan a través de la pantalla táctil, con servocontrol completo | |
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de prensado terminal |
| Rango de aplicación | Longitud de corte | 30-650mm (personalizable) |
| Longitud de pelado | Delantero: 1-7mm Trasero: 1-10mm | |
| Tipo de alambre y cable | Cable eléctrico, cable de núcleo sólido (cable de alta temperatura, cable aislado de teflón, cable aislado de silicona, cable libre de halógenos) (AWG30#-AWG18#) | |
| Número máx. de pines | 5 pines |
Los parámetros principales, como la longitud de alimentación, la longitud de corte, la longitud de pelado, la profundidad de aislamiento, la posición del terminal y el estañado, se ajustan a través de una pantalla táctil intuitiva, lo que simplifica la operación y reduce el tiempo de configuración.
Un mecanismo de sujeción robótico garantiza longitudes de cable consistentes y una alineación precisa durante el procesamiento.
El sistema de detección de errores incorporado proporciona alertas en tiempo real en una pantalla táctil, lo que permite una rápida resolución de problemas y minimiza las interrupciones de la producción.
