Capaces de procesar hasta ocho cables al mismo tiempo, nuestras máquinas de crimpado de terminales de 1 lado y estañado de 2 lados de 8 hilos combinan múltiples operaciones como cortar, pelar, estañar y crimpar en un flujo de trabajo unificado. Ya sea que estañan uno o ambos extremos, crimpen un solo terminal o manejen pelado parcial y de doble cara, ofrecen flexibilidad para aplicaciones complejas de mazos de cables. Su adaptabilidad a cables de alta temperatura, cables electrónicos y cables recubiertos de teflón garantiza que estas máquinas de procesamiento de cables cumplan las demandas de diversas industrias.

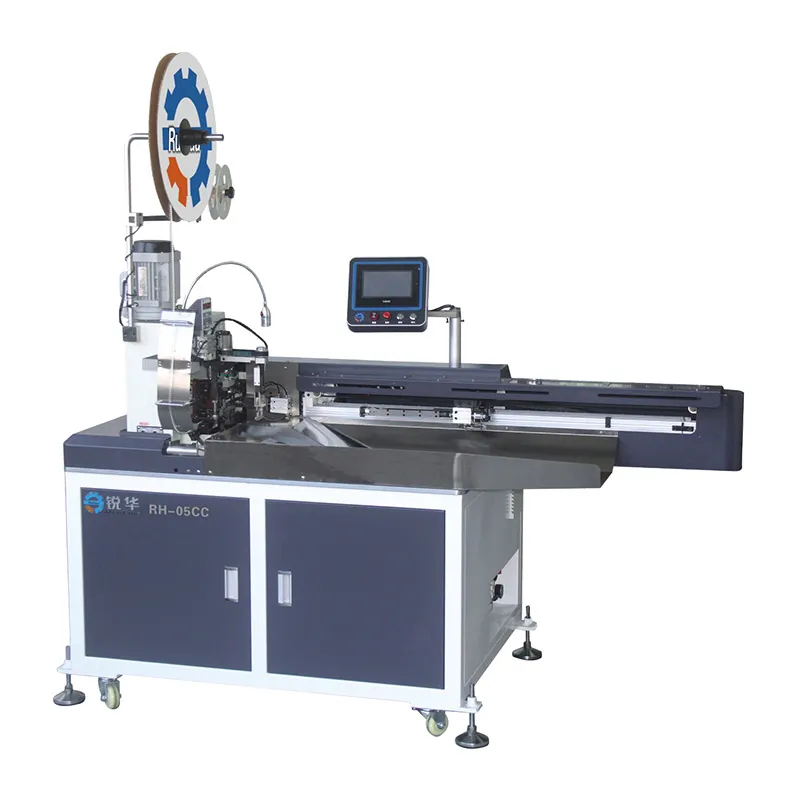

| General | Modelo | RH-05CC |
|---|---|---|
| Dimensiones (L×An×Al) | 2500×1000×1550mm | |
| Peso | Aprox. 550kg | |
| Fuente de alimentación | AC220V 50Hz | |
| Corriente nominal | 10A | |
| Potencia | 3kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Requisitos de espacio | 1.5×2.5m | |
| Fuerza de crimpado | 2T | |
| Funciones | Capacidad de crimpado | 8000-11000 cables/h (dependiendo de la longitud del cable) |

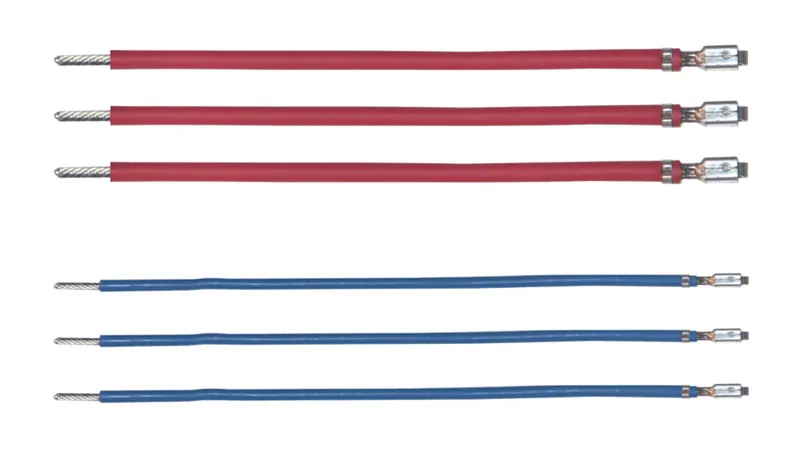

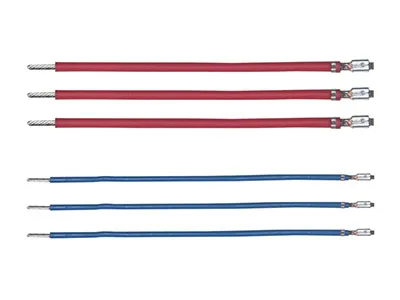

| Procesamiento de alambre | Corte de alambre, pelado completo de un lado, pelado completo de dos lados, medio pelado de dos lados, estañado de una lado, estañado de dos lados, crimpado de un lado, crimpado de un lado + estañado de un lado | |
| Crimpado, pelado y estañado de alta precisión mediante el uso de un mecanismo de husillo de bolas | ||
| Sistema de control | Control PLC, servomotor | |
| Dispositivos de detección | Prueba de crimpado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | |
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de cable, bobinadora de papel, tanque de compensación de almacenamiento de aire | |
| Control de operación | La alimentación, el corte, el pelado y el movimiento del alambre se controlan a través de la pantalla táctil, con servocontrol completo. | |
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de crimpado terminal |
| Rango de aplicación | Longitud de corte | 35-1000mm (personalizable) |
| Longitud de pelado | Delantero: 1-6mm, Trasero: 1-8mm | |
| Longitud de pelado en lado B | 1-8mm | |
| Tipo de alambre y cable | Cable eléctrico, cable de alta temperatura, cable aislado de teflón (AWG30#-AWG18#) | |
| Número máx. de pines | 8 pines |
La interfaz de pantalla táctil permite ajustes precisos en la longitud de alimentación del alambre, la longitud de corte, la profundidad de pelado, la profundidad de aislamiento, la posición de crimpado y los ajustes de estañado, lo que facilita la personalización de las operaciones.
La sujeción robótica garantiza una alineación constante y la estabilidad del cable durante todo el procesamiento, lo que proporciona resultados fiables en todo momento.
Compatible con cables de 16 AWG a 32 AWG, incluidos PVC, silicona, materiales recubiertos de teflón y libres de halógenos, lo que lo hace adecuado para diversas necesidades de producción.
Equipado con un sistema integrado de monitoreo de errores que muestra alertas en tiempo real en la pantalla táctil, lo que simplifica la resolución de problemas y minimiza el tiempo de inactividad.
Varios ingenieros senior de I+D con más de diez años de experiencia en el procesamiento de arneses de cables.
Equipos confiables diseñados para optimizar la automatización y la eficiencia en la producción de mazos de cables.
Respaldados por más de 1 década de experiencia, nos especializamos en el diseño y fabricación de equipos innovadores de procesamiento de alambre diseñados para cumplir con las necesidades cambiantes de la industria.
Las características y modificaciones personalizables abordan los requisitos de producción únicos en diversas industrias.
