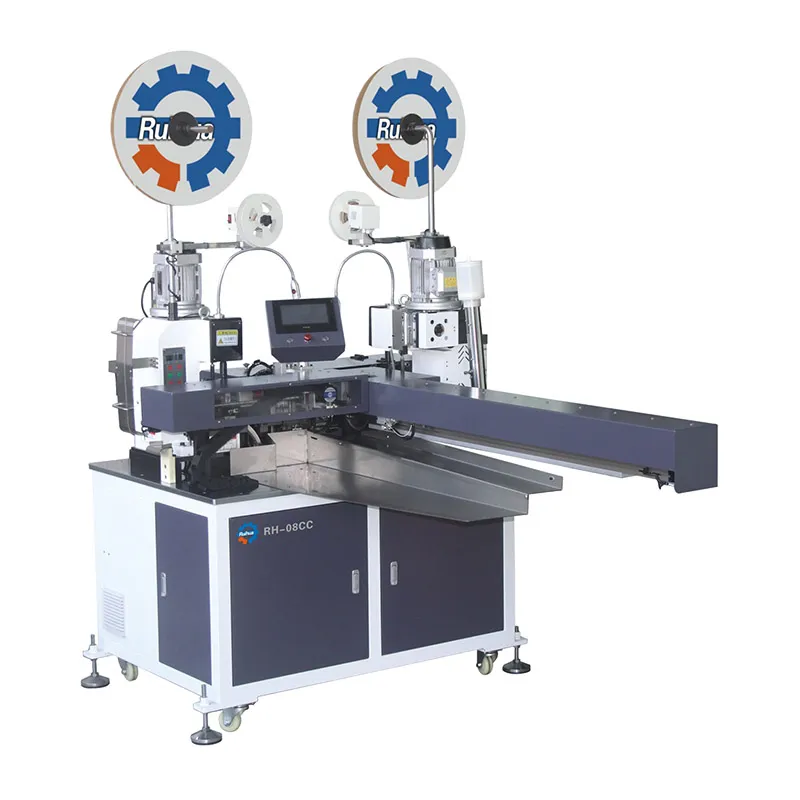

Para producir cables planos y alambres individuales con una calidad constante, es necesario utilizar equipos de procesamiento de alambre que ofrezcan flexibilidad y precisión. Esta máquina de estañado y terminación de alambre admite gran variedad de operaciones, incluido el estañado de un extremo, el crimpado de ambos extremos, el crimpado alterno, así como el crimpado delantero y trasero, lo que la hace adaptable a varios escenarios de producción.
| General | Modelo | RH-08CC |
|---|---|---|
| Dimensiones (L×An×Al) | 2200×1400×1550mm | |
| Peso | Aprox. 680kg | |
| Fuente de alimentación | AC220V 50Hz | |
| Corriente nominal | 15A | |
| Potencia | 5kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Requisitos de espacio | 2×3m | |
| Fuerza de crimpado | 2T | |
| Funciones | Capacidad de crimpado | 18000 crimpados/h para cable plano de 20 pines12000 crimpados/h para cable eléctrico de 8 pines, (dependiendo del tipo de cable) |
| Procesamiento de alambre | Crimpado alternativo del lado A y del lado B / crimpado delantero y traseroPelado completo o medio pelado tanto en el lado A como en el lado B, torsión y estañado en el lado B | |
| Crimpado de cable plano 2-20PProcesamiento simultáneo de cinco cables planos 2PProcesamiento simultáneo de ocho cables eléctricos | ||

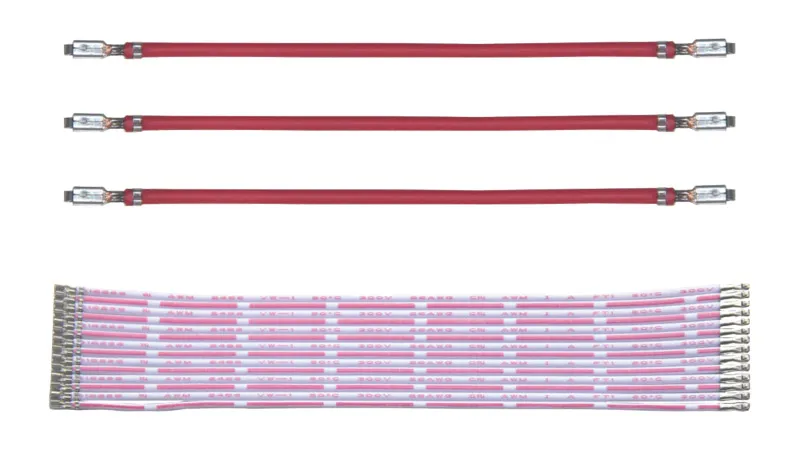

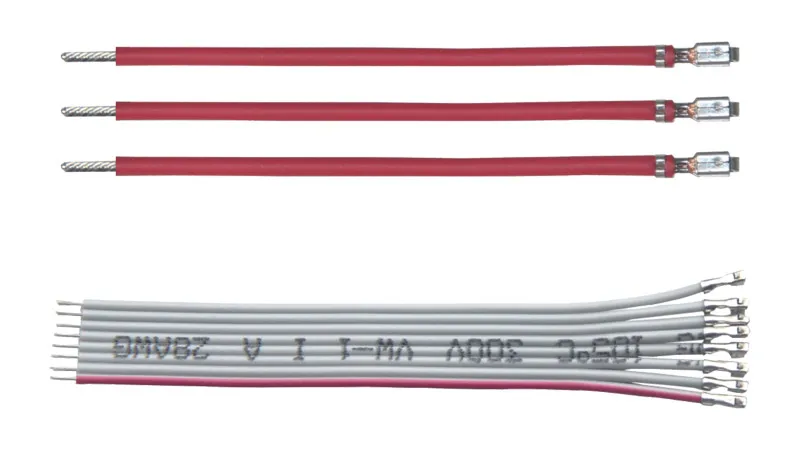

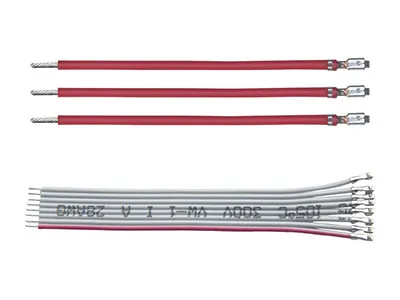

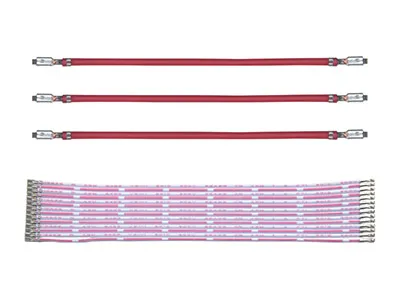

| Crimpado de un lado, crimpado de dos lados, crimpado alternativo del lado A y el lado B, crimpado delantero y trasero del lado A y del lado B, crimpado y estañado de un lado | ||
| Sistema de control | Control PLC, servomotor | |
| Dispositivos de detección | Prueba de crimpado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | |
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de cable, bobinadora de papel, tanque de compensación de almacenamiento de aire | |
| Control de operación | La alimentación del alambre, la separación de la longitud, el corte y el pelado se controlan a través de la pantalla táctil, con servocontrol completo | |
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de crimpado terminal |
| Rango de aplicación | Longitud de corte | 45-1200mm (personalizable) |
| Longitud de pelado | Delantero: 1-6mm, Trasero: 1-10mm | |
| Tipo de alambre y cable | Cable eléctrico, cable plano (cable de alta temperatura, cable aislado de teflón, cable aislado de silicona, cable libre de halógenos) (AWG28#-AWG18#) | |
| Ancho máx. del cable | 30mm | |
| Máx. pines de cable plano | 20 pines |
La interfaz de pantalla táctil permite a los operadores ajustar parámetros como la longitud total del cable, la longitud de corte, la profundidad de pelado, la profundidad del aislamiento y el posicionamiento de los terminales, lo que simplifica el proceso de configuración.
Capaz de procesar cables planos y alambres individuales sin problemas sin necesidad de accesorios adicionales, con pequeños ajustes que garantizan la adaptabilidad y la reducción de los costos operativos.
Compatible con una amplia gama de tipos de terminales, incluidos los terminales continuos PH, XH, ZH, SCM, SM, VH y Dupont.
El diseño del eje excéntrico garantiza una presión terminal equilibrada, proporcionando engarzados precisos y confiables con un alto rendimiento del producto.
Admite configuraciones alternas A y B, delantera y trasera, así como de crimpado parcial para adaptarse a los requisitos específicos de producción de alambre.
El sistema de sujeción robótico estabiliza las longitudes de los cables y garantiza la alineación durante todo el proceso, manteniendo la precisión y la consistencia.
El sistema integrado de monitoreo de errores muestra alertas en tiempo real en una pantalla táctil, lo que permite una rápida resolución de problemas y minimiza el tiempo de inactividad de la producción.
