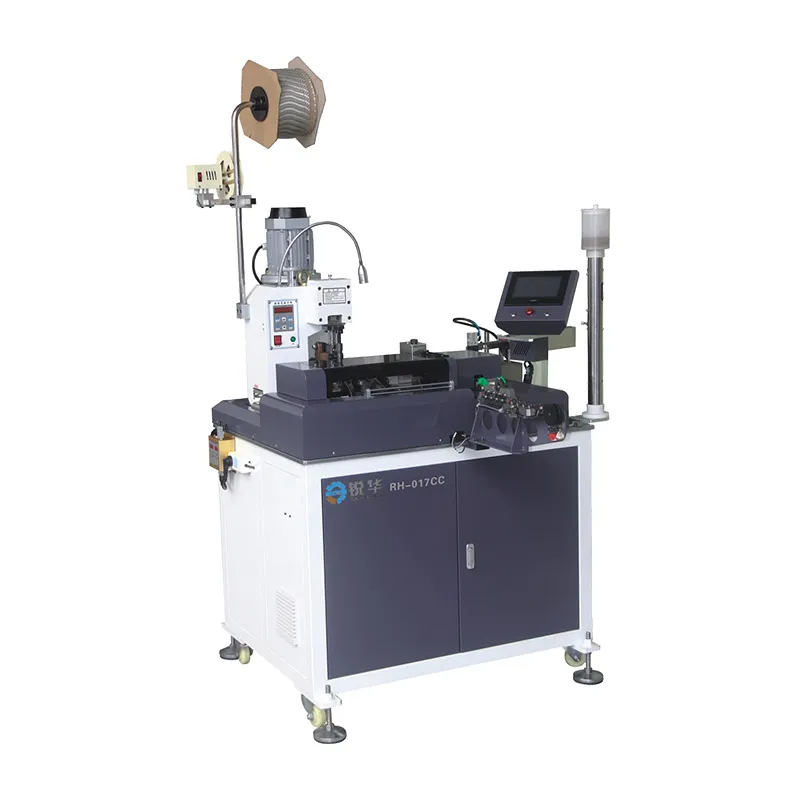

Esta máquina de estañado y terminación de alambre integra operaciones de corte, semipelado, crimpado de un solo lado y estañado en un flujo de trabajo unificado. Puede procesar hasta 3,500 cables por hora, manejando tareas como el crimpado de un solo extremo combinado con torsión o estañado y la mitad del pelado en el extremo opuesto. Ideal para cables electrónicos y de un solo conductor, ofrece flexibilidad para una variedad de requisitos de producción.
| General | Modelo | RH-017CC |
|---|---|---|
| Dimensiones (L×An×Al) | 1450×950×1600mm | |
| Peso | Aprox. 350kg | |
| Fuente de alimentación | AC220V 50Hz | |
| Corriente nominal | 15A | |
| Potencia | 3.5kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Requisitos de espacio | 1×1.5m | |
| Fuerza de crimpado | 2T | |
| Funciones | Capacidad de crimpado | 3500 pzas/hora |
| Procesamiento de alambre | Lado A: crimpado de terminales mediante mecanismo de husillo de bolasLado B: estañado, estañado en curva de 90 grados | |
| Medio pelado de dos caras, crimpado de un lado + torsión de un lado, crimpado de un lado + medio pelado de un lado, crimpado de un lado + torsión y estañado de un lado | ||
| Corte y pelado de cuchillas de tipo divididoTorsión por rotación del motor | ||
| Sistema de control | Control PLC, servomotor | |
| Control de operación | La alimentación, el corte y el pelado de alambre se controlan a través de una pantalla táctil, con servocontrol completo | |
| Dispositivos de detección | Prueba de crimpado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | |
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de cable, bobinadora de papel, tanque de compensación de almacenamiento de aire | |
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de crimpado del terminal (los productos calificados y no calificados se colocan por separado) |
| Rango de aplicación | Longitud de corte | 30-9999mm |
| Longitud de pelado | Delantero: 0-10mm, Trasero: 0-15mm | |
| Tipo de alambre y cable | Alambre eléctrico, cable de núcleo sólido (AWG32#-AWG18#) |
Utiliza una rueda de alimentación de alambre con control de longitud fija y correderas de tornillo servocoordinadas para pelar y crimpar terminales, lo que garantiza la precisión en ambos extremos.
El mecanismo de crimpado de doble cabezal de alta precisión combina la alimentación automática de alambre, el enderezamiento, el corte de longitud fija, el pelado y el crimpado en un solo sistema, adecuado para la producción avanzada de arneses de cables.
Cuenta con una prensa de terminal de fundición de 2 toneladas con guías de precisión y resistentes al desgaste, que admite el corte de terminales horizontal y vertical con recolección de material de desecho.
El sistema integrado de monitoreo de errores muestra alertas en tiempo real en una pantalla táctil fácil de usar, lo que simplifica la resolución de problemas y minimiza los retrasos en la producción.
Varios ingenieros senior de I+D con más de diez años de experiencia en el procesamiento de arneses de cables.
Equipos confiables diseñados para optimizar la automatización y la eficiencia en la producción de mazos de cables.
Respaldados por más de 1 década de experiencia, nos especializamos en el diseño y fabricación de equipos innovadores de procesamiento de alambre diseñados para cumplir con las necesidades cambiantes de la industria.
Las características y modificaciones personalizables abordan los requisitos de producción únicos en diversas industrias.
