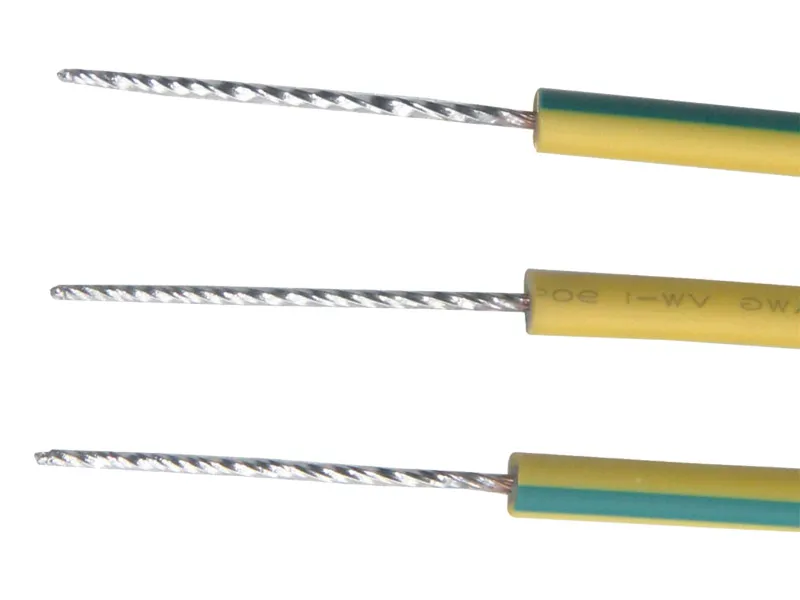

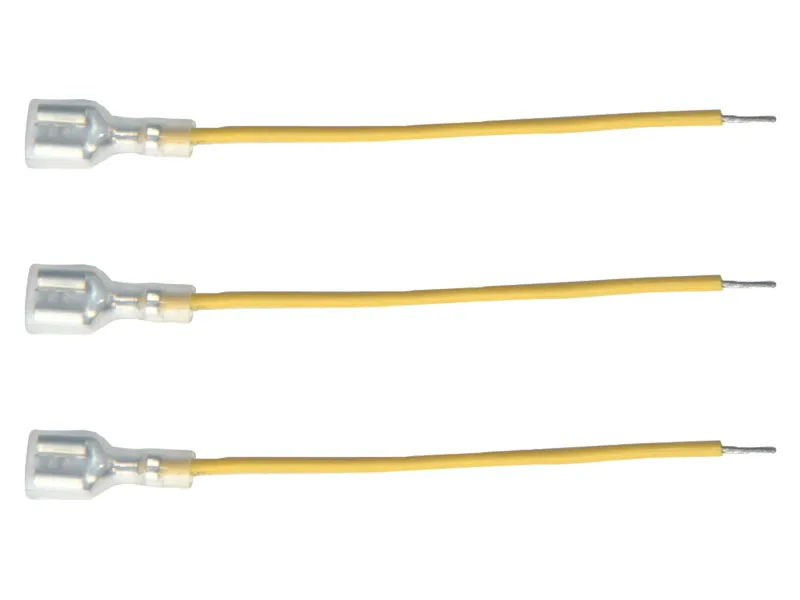

Para producir conjuntos de cables de alta calidad, es importante utilizar equipos de terminación de cables que puedan manejar el crimpado preciso y la inserción de manguitos. Este sistema de terminación de cables admite operaciones como el crimpado de terminales de un solo extremo, la inserción de manguitos, la torsión y el estañado, con una capacidad de crimpado de 2,300 cables por hora. Es compatible con terminales rectos (187/250), lo que garantiza un posicionamiento preciso del manguito al tiempo que se adapta a configuraciones que incluyen el desmontaje parcial y el crimpado de terminales de bandera.
| General | Modelo | RH-019CC |
|---|---|---|
| Dimensiones (L×An×Al) | 1450×1300×1600mm | |
| Peso | Aprox. 520kg | |
| Fuente de alimentación | AC220V 50Hz | |
| Corriente nominal | 15A | |
| Potencia | 3.5kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Requisitos de espacio | 1.5×1.5m | |
| Fuerza de crimpado | 2T | |
| Funciones | Capacidad de crimpado | 2300 cables/hora (dependiendo del cable y el manguito) |
| Procesamiento de alambre | Lado A: crimpado terminal e inserción del manguito, Lado B: estañado, estañado con flexión de 90 grados | |
| Medio pelado de dos lados, crimpado de un lado e inserción de manguitos + torsión de un lado y estañado, crimpado e inserción de manguitos de un lado + torsión de un lado, crimpado de un lado e inserción de manguitos + medio pelado de un lado, crimpado de un lado + torsión de un lado y estañado | ||
| Corte y pelado de cuchillas de tipo dividido, torsión por rotación del motor | ||
| Sistema de control | Control PLC, servomotor | |
| Control de operación | La alimentación, el corte y el pelado de alambre se controlan a través de una pantalla táctil, con servocontrol completo | |
| Dispositivos de detección | Prueba de crimpado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | |
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de alambre, bobinadora de papel, tanque de compensación de almacenamiento de aire | |
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de crimpado del terminal (los productos calificados y no calificados se colocan por separado) |
| Rango de aplicación | Longitud de corte | 30-9999mm |
| Longitud de pelado | Delantero: 0-10mm, Trasero: 0-15mm | |
| Tipo de alambre y cable | Cable eléctrico (AWG26#-AWG16#) |
Su diseño modular permite cambios de accesorios rápidos y sencillos, lo que permite que la máquina de terminación de cables se adapte a diversas especificaciones de cables. Esta flexibilidad reduce los costos asociados con el equipo adicional y el espacio de la fábrica, al tiempo que optimiza la eficiencia de la producción.
El sistema integrado de monitoreo de errores proporciona alertas en tiempo real en una pantalla táctil, lo que permite a los operadores identificar y abordar rápidamente los problemas. Esto minimiza el tiempo de inactividad y garantiza una calidad constante durante todo el proceso de producción.

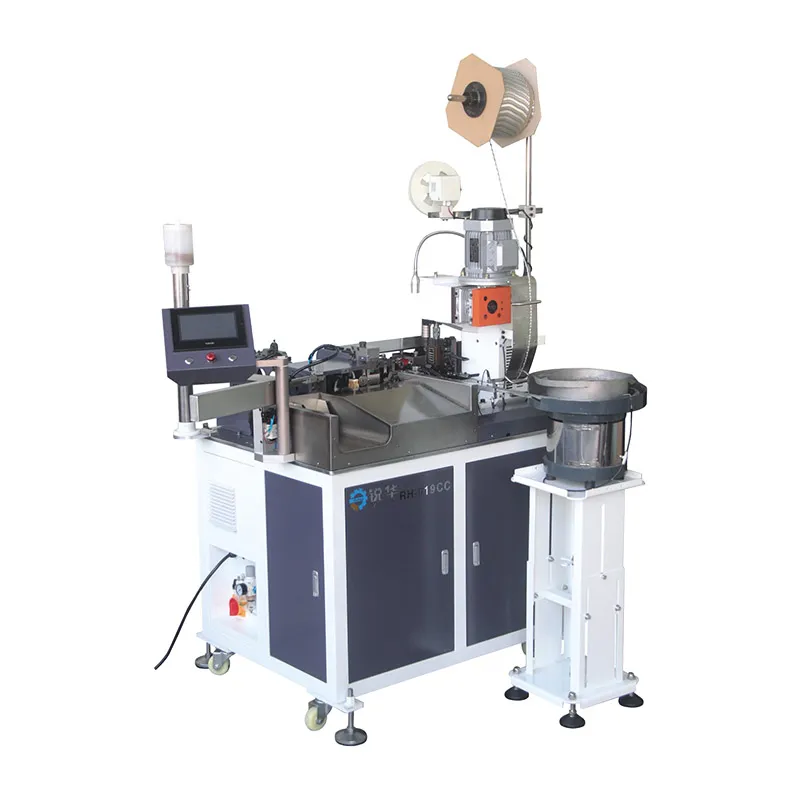

Este modelo de máquina de terminación de cables integra el crimpado de terminales de dos lados con inserción de manguitos, tareas de manejo como el crimpado de terminales rectos (187/250) o la inserción y posicionamiento de manguitos de aislamiento. Su flexibilidad se extiende a configuraciones que incluyen pelado parcial, crimpado de un solo extremo e inserción de manguitos, lo que lo convierte en una opción práctica para diversas aplicaciones de ensamblaje de cables.
