Diseñada para procesar de manera eficiente cables eléctricos, cables de alta temperatura, cables libres de halógenos y cables con aislamiento de teflón, esta máquina de terminación de cables automatiza pasos esenciales como cortar, pelar, crimpar e insertar sellos. Su versatilidad lo hace ideal para manejar cables de 18AWG-28AWG, ofreciendo un flujo de trabajo mejorado para varios tipos de cables, incluidos cables de PVC y silicona. Gracias a sus configuraciones ajustables, nuestro equipo de crimpado e inserción de sellos de 1 lado simplifica los cambios de procesamiento mientras mantiene una alta precisión.

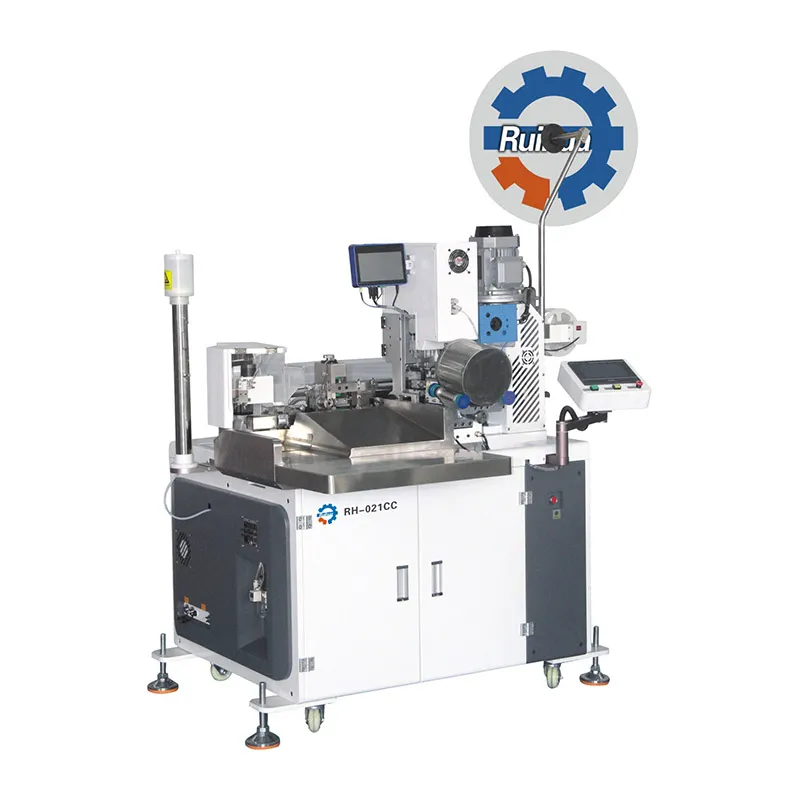

| General | Modelo | RH-021CC |
|---|---|---|
| Dimensiones (L×An×Al) | 1700×920×1580mm | |
| Peso | 600kg | |
| Fuente de alimentación | AC220V 50Hz | |
| Corriente nominal | 20A | |
| Potencia | 4kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Requisitos de espacio | 1×2.2m | |
| Fuerza de crimpado | 2T | |
| Funciones | Capacidad de crimpado | 1700 cables/h a 100mm de longitud (dependiendo de la longitud del cable) |

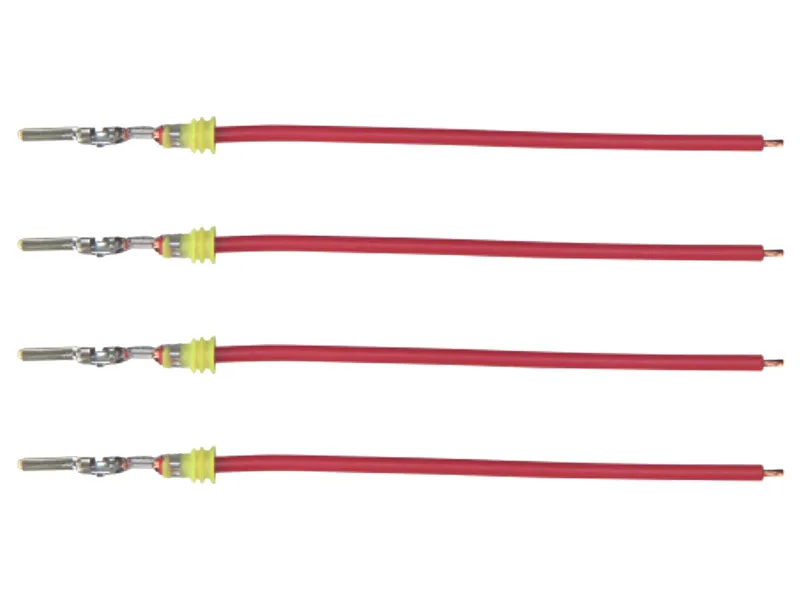

| Procesamiento de alambre | Corte de alambre, pelado de un lado, pelado de dos lados, crimpado de un lado, inserción de sellos y medio pelado, crimpado de un lado e inserción de sellos + estañado de un lado | |
| Sistema de control | Pantalla LCD, microcontrolador de un solo chip | |
| Dispositivos de detección | Prueba de crimpado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | |
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de alambre, bobinadora de papel, tanque de compensación de almacenamiento de aire | |
| Control de operación | La alimentación, el corte, el pelado y el movimiento del alambre se controlan a través de una pantalla táctil, con servocontrol | |
| Inserción de sello de alambre | Unidad de inserción de sello de alambre | |
| Transmisión | Husillo de bolas, carril guía y correa dentada | |
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de crimpado terminal |
| Rango de aplicación | Longitud de corte | 50-9999mm (estándar: dejando espacio de pegamento de 17mm, especial: acortar a 12mm) |
| Longitud de pelado | Delantero: 0.1-15mm, Trasero: 0.1-18mm | |
| Tipo de alambre y cable | Cable eléctrico, cable de alta temperatura, cable libre de halógenos, cable aislado de teflón (AWG18#-AWG28#) |
Facilita la alimentación y el corte de alambre consistentes con un sistema de guía servoaccionado, lo que garantiza un pelado preciso y una inserción del sello para una mayor confiabilidad.
Utiliza una estructura lineal refinada de 3 cuchillas para operaciones independientes de corte y pelado de alambres, capaz de manejar alambres cortos y largos con mecanismos integrados para eliminar los desechos para un procesamiento limpio.
La detección y el monitoreo de errores en tiempo real se muestran en una pantalla táctil intuitiva, lo que permite una fácil resolución de problemas y un tiempo de inactividad mínimo.

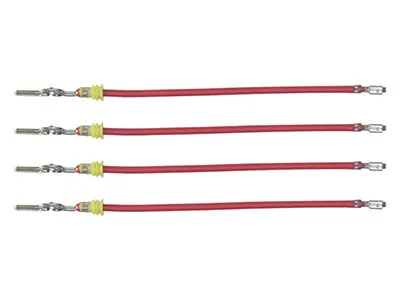

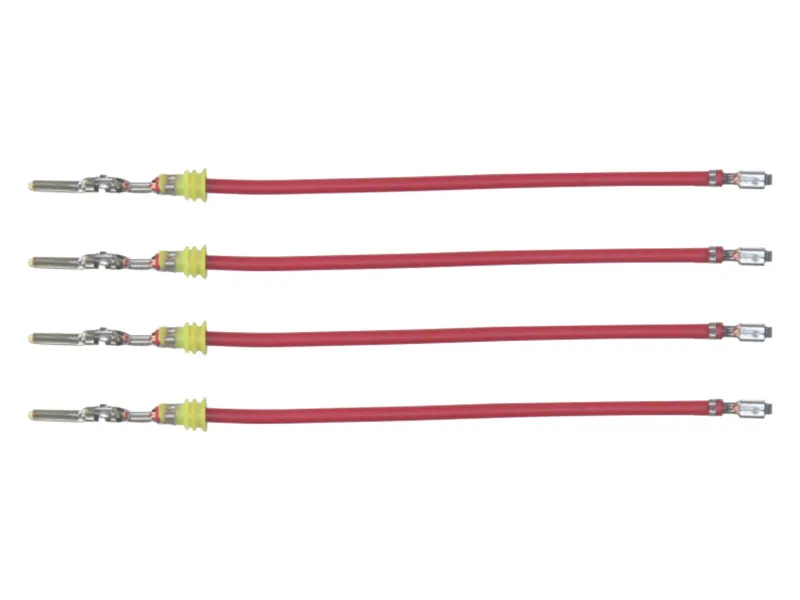

Este modelo de máquina de terminación de cables integra crimpado de dos lados e inserción de sellos de un lado, lo que la convierte en una opción eficiente para procesar cables de 18AWG-28AWG.
Diseñado para manejar gran variedad de tareas, este equipo de terminación de cables realiza el corte de cables, el pelado, el crimpado de doble lado y la inserción de sellos de manera eficiente.
Varios ingenieros senior de I+D con más de diez años de experiencia en el procesamiento de arneses de cables.
Equipos confiables diseñados para optimizar la automatización y la eficiencia en la producción de mazos de cables.
Respaldados por más de 1 década de experiencia, nos especializamos en el diseño y fabricación de equipos innovadores de procesamiento de alambre diseñados para cumplir con las necesidades cambiantes de la industria.
Las características y modificaciones personalizables abordan los requisitos de producción únicos en diversas industrias.
