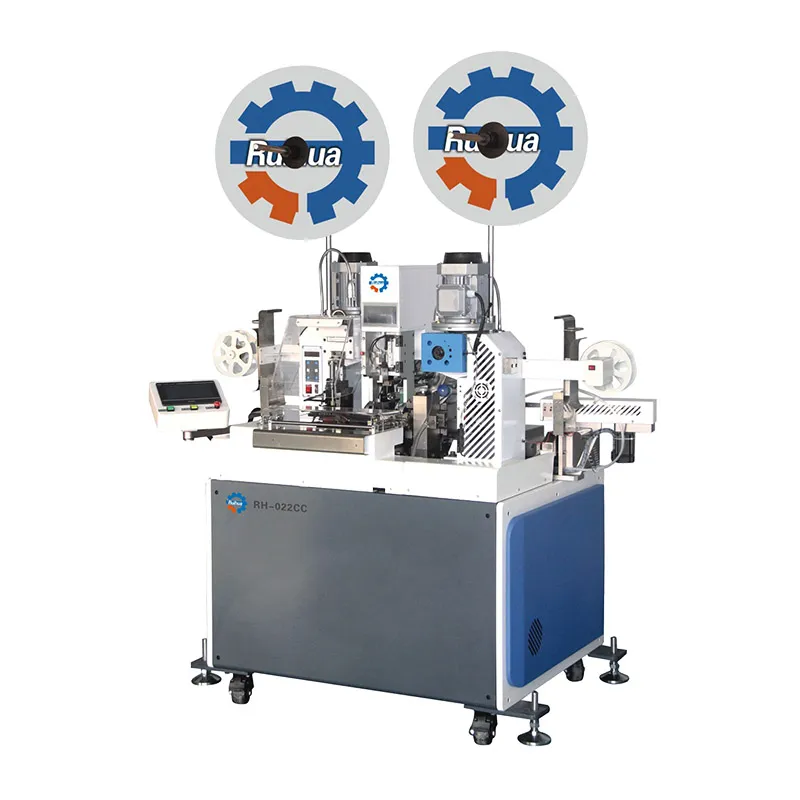

Este modelo de máquina de terminación de cables integra crimpado de dos lados e inserción de sellos de un lado, lo que la convierte en una opción eficiente para procesar cables de 18AWG-28AWG. Es compatible con materiales como PVC, silicona, teflón y cables libres de halógenos, lo que ofrece flexibilidad para diversas aplicaciones, incluido el cableado resistente a la humedad y a altas temperaturas. Con una capacidad de procesamiento de 2,200 cables por hora a longitudes de 100mm, nuestro crimpado de 2 lados y la inserción de sellos de 1 cara garantizan una calidad constante y una alta eficiencia en la producción de alambres y cables.
| General | Modelo | RH-022CC |
|---|---|---|
| Dimensiones (L×An×Al) | 1700×920×1580mm | |
| Peso | 600kg | |
| Fuente de alimentación | AC220V 50Hz | |
| Corriente nominal | 20A | |
| Potencia | 4kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Requisitos de espacio | 1×1.8m | |
| Fuerza de crimpado | 2T | |
| Funciones | Capacidad de crimpado | 2,200 cables por hora a 100mm de longitud (dependiendo de la longitud del cable) |

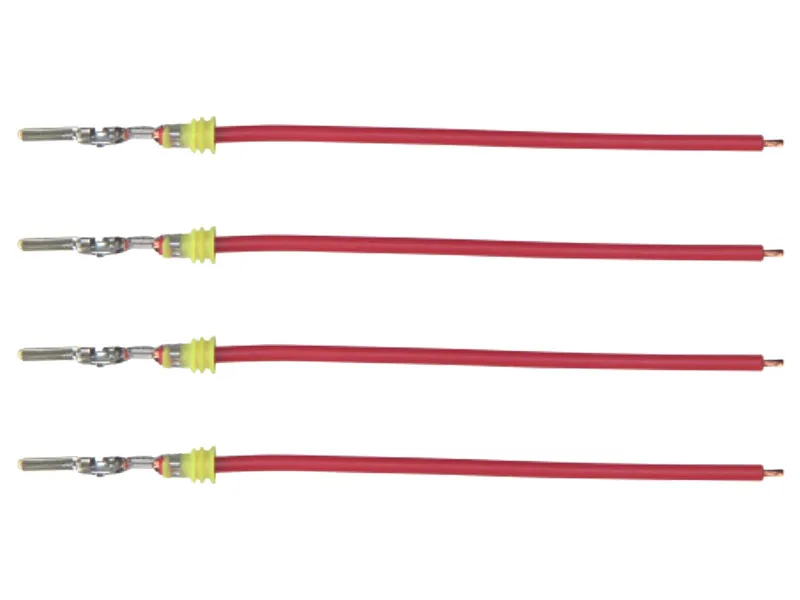

| Procesamiento de alambre | Corte de alambre, pelado de un lado, pelado de dos lados, crimpado de un lado, crimpado de dos lado, crimpado de un lado + inserción de sello de un lado | |
| Sistema de control | Pantalla LCD, microcontrolador de un solo chip | |
| Dispositivos de detección | Prueba de crimpado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | |
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de alambre, bobinadora de papel, tanque de compensación de almacenamiento de aire | |
| Control de operación | La alimentación, el corte, el pelado y el movimiento del alambre se controlan a través de una pantalla táctil, con servocontrol | |
| Inserción de sello de alambre | Unidad de inserción de sello de alambre | |
| Transmisión | Husillo de bolas, carril guía y correa dentada | |
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de prensado terminal |
| Rango de aplicación | Longitud de corte | 68-9999mm |
| Longitud de pelado | Delantero: 0.1-12mm, Trasero: 0.1-12mm | |
| Tipo de alambre y cable | Cable eléctrico, cable de alta temperatura, cable libre de halógenos, cable aislado de teflón (AWG18#-AWG28#) |
El sistema de alimentación de alambre servoaccionado garantiza una sincronización precisa del corte, pelado, crimpado e inserción de sellos, lo que proporciona resultados consistentes y confiables para una variedad de tipos de alambre.
La estructura lineal de tres cuchillas procesa de forma independiente los extremos delantero y trasero del alambre, manejando de manera eficiente tramos cortos y largos. Los mecanismos integrados de eliminación de residuos mantienen un espacio de trabajo limpio para una producción ininterrumpida.
Un sistema avanzado de monitoreo de errores muestra alertas en tiempo real en una pantalla táctil intuitiva, lo que simplifica la detección de fallas y garantiza un funcionamiento fluido y eficiente.

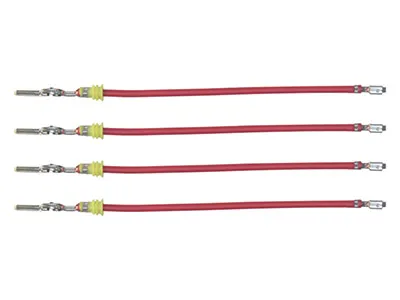

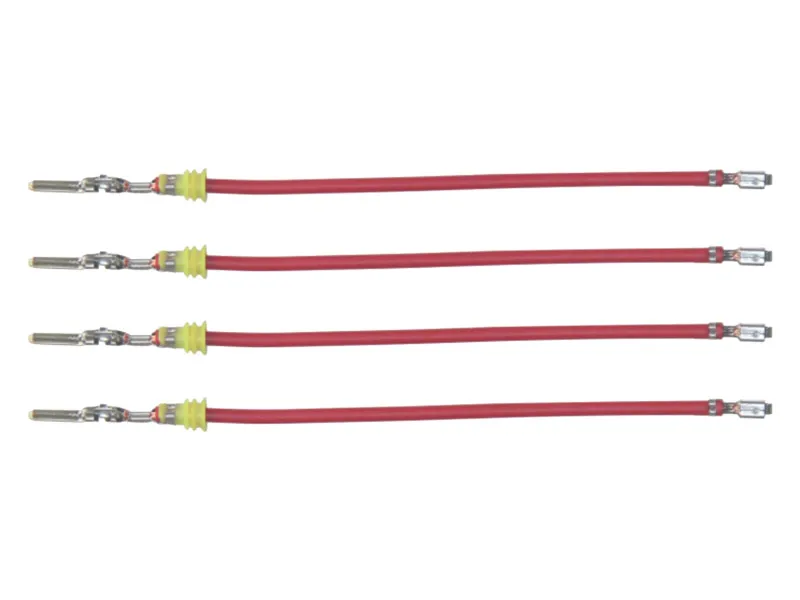

Diseñado para manejar gran variedad de tareas, este equipo de terminación de cables realiza el corte de cables, el pelado, el crimpado de doble lado y la inserción de sellos de manera eficiente.
Diseñada para procesar de manera eficiente cables eléctricos, cables de alta temperatura, cables libres de halógenos y cables con aislamiento de teflón, esta máquina de terminación de cables automatiza pasos esenciales como cortar, pelar, crimpar e insertar sellos.
Varios ingenieros senior de I+D con más de diez años de experiencia en el procesamiento de arneses de cables.
Equipos confiables diseñados para optimizar la automatización y la eficiencia en la producción de mazos de cables.
Respaldados por más de 1 década de experiencia, nos especializamos en el diseño y fabricación de equipos innovadores de procesamiento de alambre diseñados para cumplir con las necesidades cambiantes de la industria.
Las características y modificaciones personalizables abordan los requisitos de producción únicos en diversas industrias.
