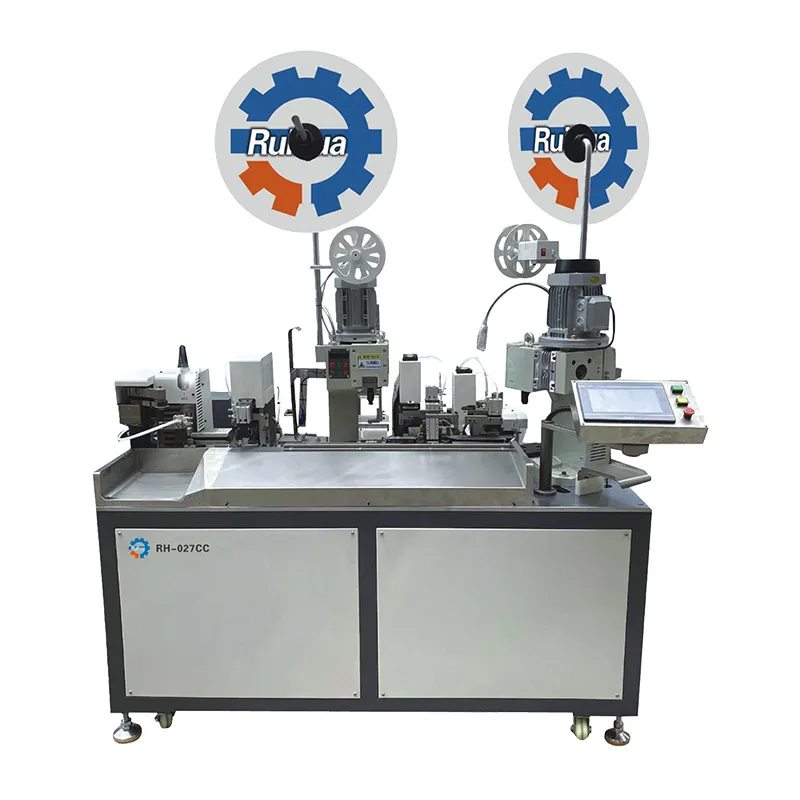

Este sistema de procesamiento de alambre combina múltiples funciones de procesamiento de alambre en una operación eficiente. Realiza corte, pelado, crimpado de dos lados y termoretráctil de un lado, con la flexibilidad para manejar operaciones de un solo extremo, como pelado y crimpado. Compatible con terminales PH, XH, ZH, SCN, SM, VH, clavija/plug recta y anillo, garantiza un rendimiento confiable para varios tipos de terminales. Diseñado para cables de 14 AWG a 20 AWG, se adapta a materiales que incluyen PVC, cables de alta temperatura, teflón y cables libres de halógenos.
| General | Modelo | RH-027CC-1 | RH-027CC-2 |
|---|---|---|---|
| Dimensiones (L×An×Al) | 1550×725×1600mm | 1550×725×1600mm | |
| Peso | Aprox. 600kg | Aprox. 600kg | |
| Fuente de alimentación | AC220V 50Hz | AC220V 50Hz | |
| Corriente nominal | 20A | 20A | |
| Potencia | 5.5kW | 5.5kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | ||
| Requisitos de espacio | 1×2m | 1×2m | |
| Fuerza de crimpado | 2T | 2T | |
| Funciones | Capacidad de crimpado | 2580 cables/h a 100mm de longitud (dependiendo de la longitud del cable) | 1400-1800 cables/h a 100mm de longitud (dependiendo de la longitud del cable) |
| Procesamiento de alambre | Corte de alambre, pelado de un lado, pelado de dos lados, crimpado de un lado, crimpado de dos lados, crimpado de un lado + Inserción de tubo termorretráctil de un lado, crimpado de un lado e inserción de tubo termorretráctil + pelado de un lado | Corte de alambre, pelado a dos lados, crimpado a un lado, crimpado a dos lados, crimpado a un lado + inserción de tubo termorretráctil + pelado de un lado, crimpado a un lado e inserción de tubo termorretráctil + pelado de un lado, crimpado a un lado e inserción de manguito + inserción de tubo termorretráctil a un lado, crimpado a un lado e inserción de manguito + crimpado a un lado | |
| Sistema de control | Pantalla LCD, microcontrolador de un solo chip | ||
| Dispositivos de detección | Prueba de crimpado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | ||
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de alambre, bobinadora de papel, tanque de compensación de almacenamiento de aire | ||
| Control de operación | La alimentación, el corte, el pelado y el movimiento del alambre se controlan a través de la pantalla táctil | ||
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de crimpado terminal | |
| Rango de aplicación | Longitud de corte | 68-9999mm | |
| Longitud de pelado | Delantero: 0.1-12mm, Trasero: 0.1-12mm | ||
| Tipo de alambre y cable | Cable eléctrico, cable de alta temperatura, cable aislado de teflón (AWG14#-AWG20#) | ||
Equipado con un servomotor para alta precisión, posicionamiento exacto y velocidades de procesamiento rápidas, lo que garantiza resultados consistentes en todos los tipos de cables.
Diseñado para manejar cables de 14 AWG a 20 AWG, admite una variedad de materiales, incluidos cables de PVC, teflón y libres de halógenos, lo que ofrece adaptabilidad para diversas aplicaciones.
Equipado con compensación de alimentación de alambre basada en codificador, mejora la precisión durante el pelado y la alimentación, brindando resultados confiables incluso con diferentes longitudes de alambre.
El sistema integrado de monitoreo de errores muestra alertas en tiempo real en una pantalla táctil, lo que permite una detección rápida de fallas y reduce el tiempo de inactividad para una producción ininterrumpida.
