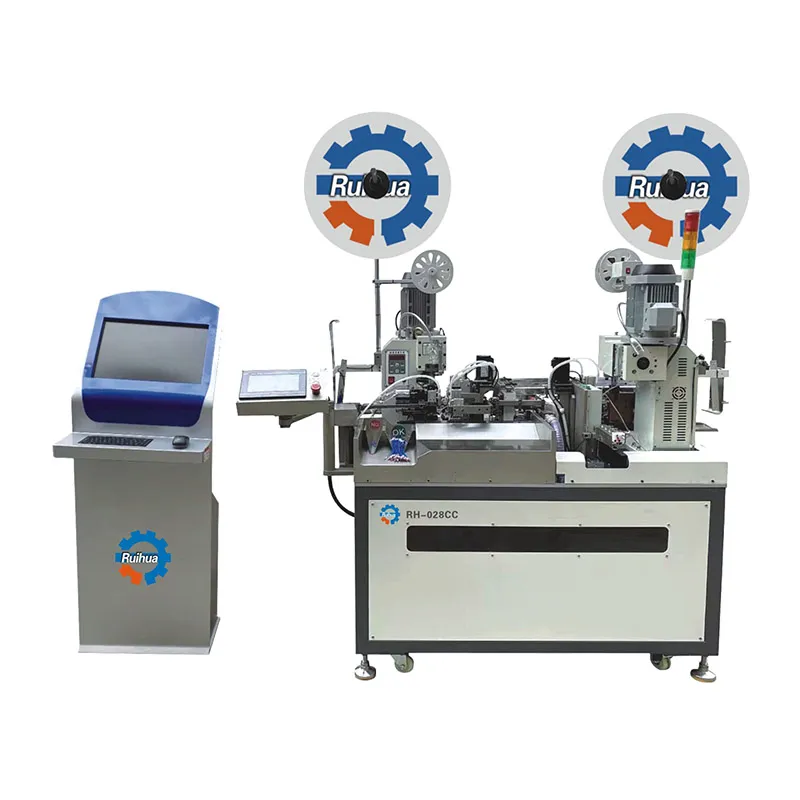

Diseñada para satisfacer las necesidades de las industrias que requieren mazos de cables precisos y duraderos, esta máquina de terminación de cables combina el prensado en frío de terminales con la funcionalidad de marcado. Admite operaciones como el crimpado de dos lados, el crimpado de un lado, el medio pelado y la inserción de manguitos de identificación con marcas grabadas con láser. Ideal para aplicaciones automotrices, de tránsito ferroviario y de gabinetes de distribución, procesa cables con precisión y consistencia, al tiempo que permite guardar texto o patrones personalizados para su uso futuro.
| General | Modelo | RH-028CC |
|---|---|---|
| Dimensiones (L×An×Al) | 1300×770×1550mm | |
| Peso | Aprox. 400kg | |
| Fuente de alimentación | AC220V 50Hz | |
| Corriente nominal | 15A | |
| Potencia | 4kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Requisitos de espacio | 1×1.5m | |
| Fuerza de crimpado | 2T | |
| Funciones | Capacidad de crimpado | 800-1200 cables/h a 100mm de longitud (dependiendo de la longitud del cable) |
| Procesamiento de alambre | Corte de alambre, pelado de un lado, pelado de dos lados, crimpado de terminales prensado en frío de un lado, crimpado de terminales prensado en frío de dos lados, crimpado de terminales prensado en frío de un lado + pelado de un lado, crimpado de terminales prensado en frío de dos lados + inserción de dos tubos de marcado, crimpado de terminales prensado en frío de dos lados + inserción de un tubo de marcado, crimpado de terminales prensado en frío de un lado + inserción de un tubo de marcado | |
| Sistema de control | Pantalla LCD, microcontrolador de un solo chip | |
| Dispositivos de detección | Prueba de crimpado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | |
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de alambre, bobinadora de papel, tanque de compensación de almacenamiento de aire | |
| Control de operación | La alimentación, el corte, el pelado y el movimiento del alambre se controlan a través de una pantalla táctil, con servocontrol | |
| Dispositivo de medición de presión | Se utiliza para medir la presión de crimpado del terminal (opcional según la solicitud del cliente) | |
| Rango de aplicación | Longitud de corte | 68-999mm (inserción a dos lados), 48-999mm (inserción a un lado) |
| Longitud de pelado | Delantero: 0.1mm-12mm, Trasero: 0.1mm-12mm | |
| Tipo de alambre y cable | Cable eléctrico, cable de alta temperatura, cable libre de halógenos, cable aislado de teflón (AWG14#-AWG24#) |
El servomotor garantiza un posicionamiento preciso, altas velocidades de procesamiento y una precisión constante, lo que lo hace adecuado para tareas de crimpado y marcado de terminales prensados en frío.

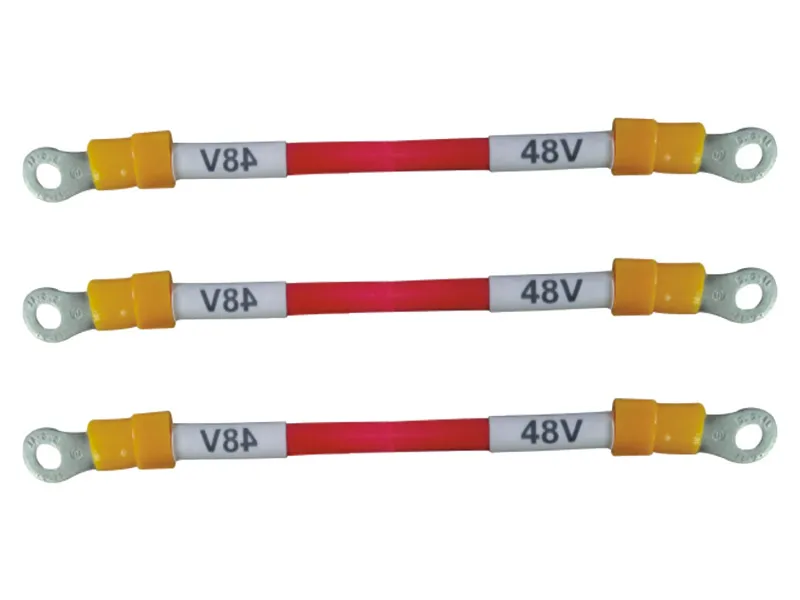

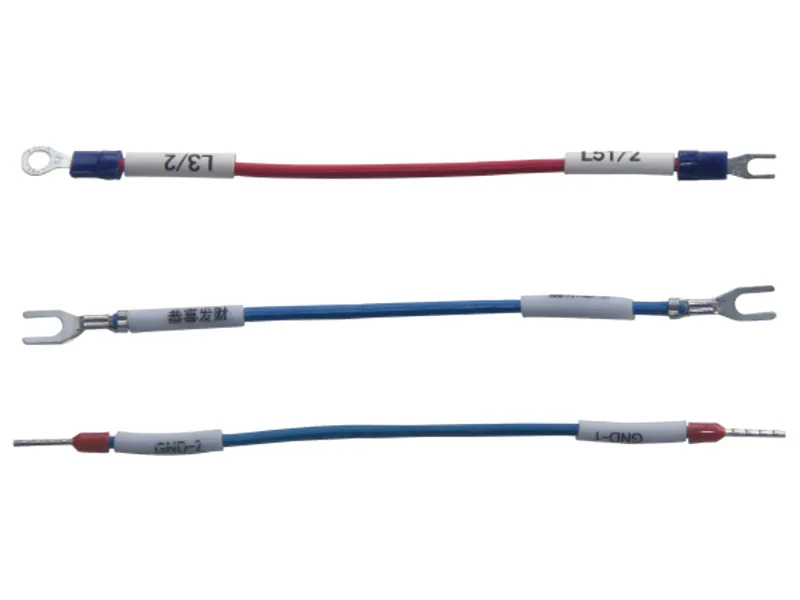

El sistema de grabado láser UV permite personalizar el texto y los patrones en las fundas de identificación, que se pueden guardar y recuperar fácilmente para futuros requisitos de producción.
La alimentación avanzada de alambre con compensación basada en codificador garantiza un pelado y una alimentación precisos, lo que proporciona un rendimiento confiable en diferentes longitudes de cable.
El sistema de detección de fallos incorporado muestra alertas en tiempo real en una pantalla táctil fácil de usar, lo que simplifica la resolución de problemas y reduce el tiempo de inactividad durante la producción.
Varios ingenieros senior de I+D con más de diez años de experiencia en el procesamiento de arneses de cables.
Equipos confiables diseñados para optimizar la automatización y la eficiencia en la producción de mazos de cables.
Respaldados por más de 1 década de experiencia, nos especializamos en el diseño y fabricación de equipos innovadores de procesamiento de alambre diseñados para cumplir con las necesidades cambiantes de la industria.
Las características y modificaciones personalizables abordan los requisitos de producción únicos en diversas industrias.
