Diseñada para un ensamblaje de cables preciso y eficiente, esta máquina de procesamiento de cables integra el corte, el pelado, el crimpado de terminales de doble extremo y la aplicación de tubos termoretráctiles en un proceso perfecto. Maneja operaciones como crimpar ambos extremos, insertar tubos termoretráctiles en uno o ambos extremos o combinar el crimpado con el pelado parcial. Compatible con cables de 14 AWG a 26 AWG, incluidos PVC, teflón y materiales libres de halógenos, nuestro equipo de crimpado y termoretráctil de 2 lados brinda flexibilidad y facilidad de configuración, lo que garantiza resultados confiables para diversas aplicaciones de procesamiento de cables.

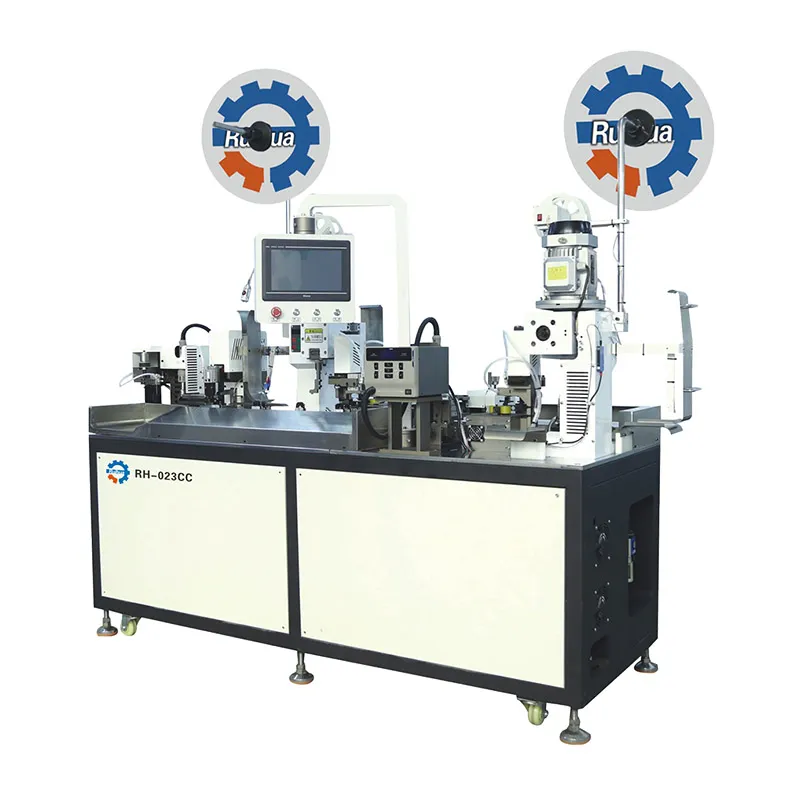

| General | Modelo | RH-023CC |
|---|---|---|
| Dimensiones (L×An×Al) | 1950×720×1600mm | |
| Peso | 750kg | |
| Fuente de alimentación | AC220V 50Hz | |
| Corriente nominal | 20A | |
| Potencia | 6.5kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Requisitos de espacio | 1×2.2m | |
| Fuerza de crimpado | 2T | |
| Funciones | Capacidad de crimpado | 1000-2000 cables/h (dependiendo de la longitud del cable) |

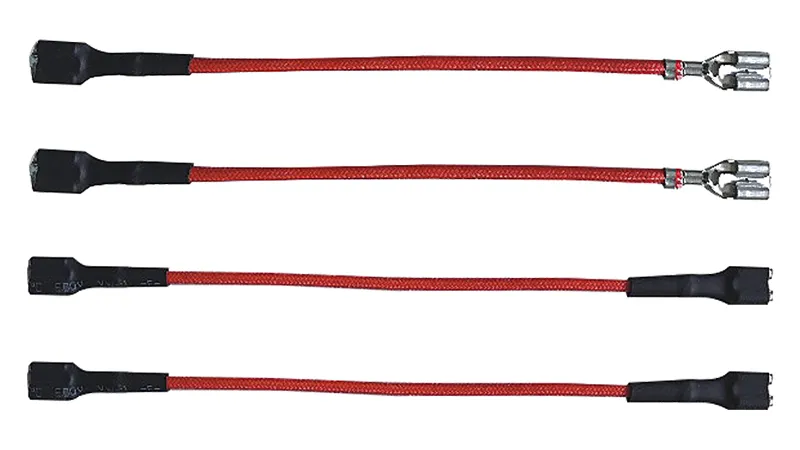

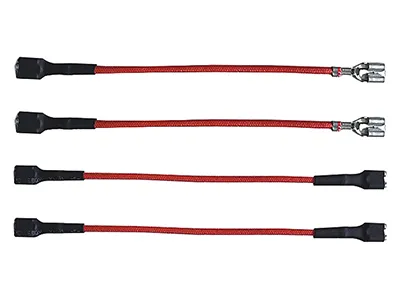

| Procesamiento de alambre | Corte de alambre, pelado de un lado, pelado de dos lados, crimpado de un lado, crimpado de dos lados, crimpado de un lado + inserción de tubo termoretráctil de un lado, crimpado de un lado e inserción de tubo termoretráctil + pelado de un lado, crimpado de dos lados + inserción de tubo termoretráctil de dos lados | |
| Sistema de control | Pantalla LCD, microcontrolador de un solo chip | |
| Cambio de troquel | Aplicador de crimpado OTP, cambio de troquel fácil y rápido | |
| Dispositivos de detección | Prueba de crimpado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | |
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de alambre, bobinadora de papel, tanque de compensación de almacenamiento de aire | |
| Control de operación | La alimentación, el corte, el pelado y el movimiento del alambre se controlan a través de la pantalla táctil | |
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de crimpado terminal |
| Rango de aplicación | Longitud de corte | 68-999mm (inserción a dos lados), 48-999mm (inserción a un lado) |
| Longitud de pelado | Delantero: 0.1-12mm, Trasero: 0.1-12mm | |
| Tipo de alambre y cable | Cable eléctrico, cable de alta temperatura, cable aislado de teflón (AWG14#-AWG26#) |
Diseñado con compensación de alimentación de alambre basada en codificador para garantizar un pelado y una alimentación precisos para obtener resultados confiables, incluso con longitudes de alambre variables.
El sistema integrado de monitoreo de errores cuenta con alertas en tiempo real que se muestran en una pantalla táctil intuitiva, lo que permite a los operadores abordar rápidamente los problemas y mantener el flujo de producción sin interrupciones.
