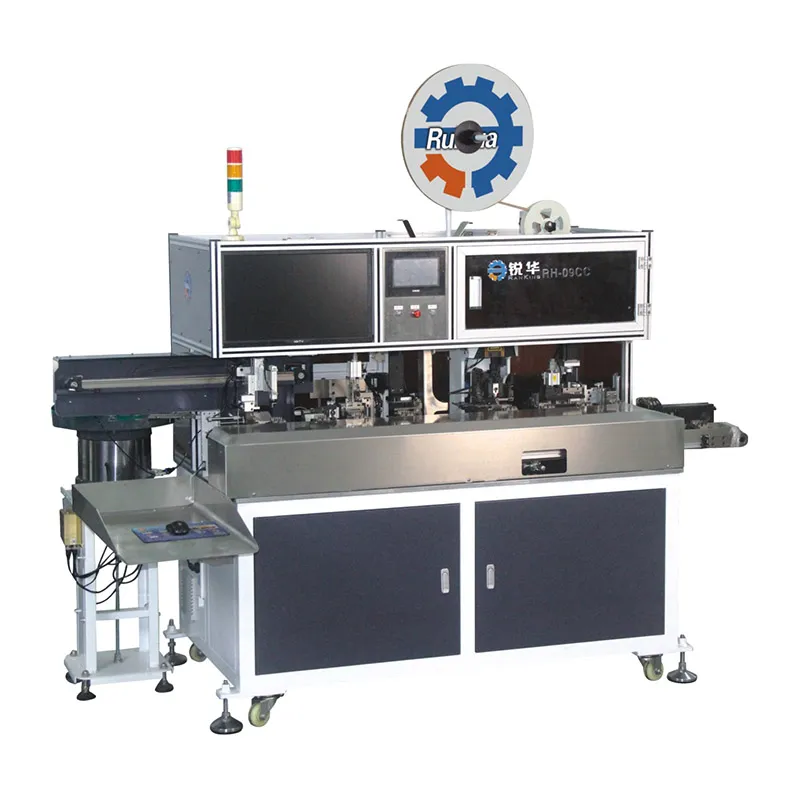

Para producir mazos o arneses de cables de alta calidad para cables multinúcleos y blindados, es necesario emplear un proceso optimizado que integre múltiples funciones de procesamiento de cables. Este modelo de máquina de terminación de cables combina el corte, el pelado, el crimpado de terminales y la inserción de la carcasa en un solo flujo de trabajo automatizado. Con un manejo estilo cinta transportadora y la capacidad de que varios operadores trabajen simultáneamente, ofrece una alta eficiencia de producción con una inversión mínima, lo que lo hace ideal para operaciones de fabricación a gran escala.
| General | Modelo | RH-09CC |
|---|---|---|
| Dimensiones (L×An×Al) | 2380×900×1550mm | |
| Peso | Aprox. 500kg | |
| Fuente de alimentación | AC220V 50Hz | |
| Corriente nominal | 10A | |
| Potencia | 1kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Requisitos de espacio | 1×2.5m | |
| Fuerza de crimpado | 1.5T | |
| Funciones | Carcasa | Paso 1.1.25-VH3.96mm |
| Capacidad de crimpado | Aprox. 5000-6500 crimpados/h (dependiendo del número de pines, hasta 12 pines) | |
| Procesamiento de alambre | Disposición de cables (mediante accesorios), corte, pelado, crimpado e inserción de la carcasa | |
| Reciclaje de accesorios | Reciclaje automático | |
| Sistema de control | Control PLC, servomotor | |
| Control de operación | El corte de cables, el pelado, el crimpado y la inserción de la carcasa se controlan a través de la pantalla táctil, con control digital completo | |
| Dispositivos de detección | Prueba de engarzado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | |
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de alambre, bobinadora de papel, tanque de compensación de almacenamiento de aire | |
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de crimpado terminal |
| Inspección de visión | Inspección del cable de cobre, el terminal de crimpado, el color y la carcasa del terminal | |
| Rango de aplicación | Longitud de pelado en el lado A | 1-5mm |

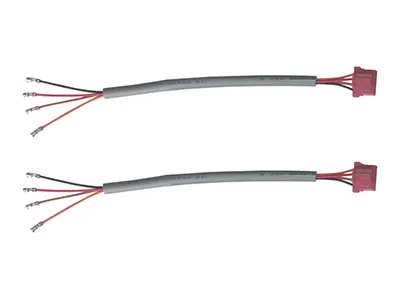

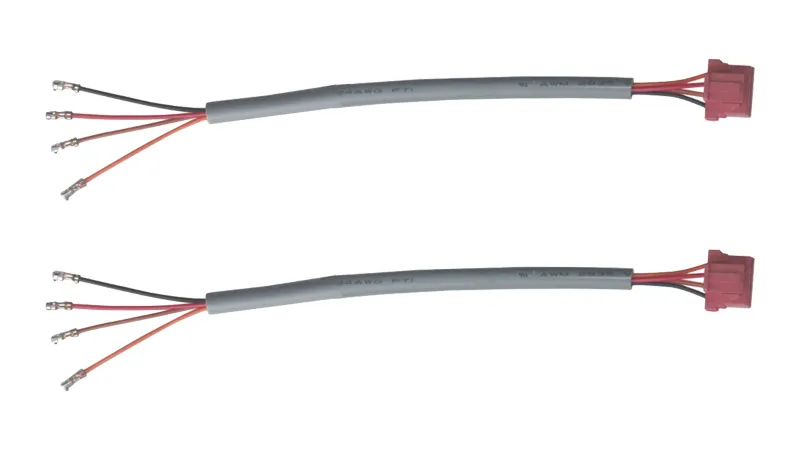

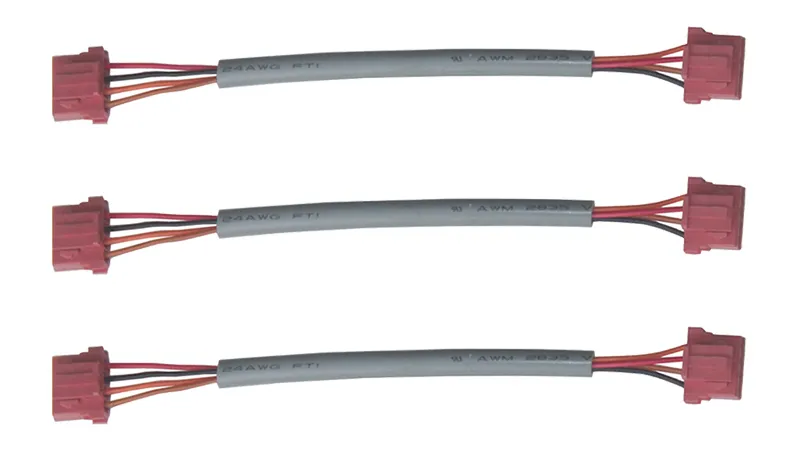

| Tipo de alambre y cable | Cable multinúcleo, cable blindado | |
| Ancho máx. del cable | 30mm | |
| Máx. pines de cable plano | 2-12 pines |
El sistema de control de pantalla táctil permite ajustes precisos para la longitud de corte, la profundidad de pelado, el posicionamiento de los terminales y la inserción de la carcasa, lo que proporciona facilidad de uso y una configuración eficiente.
Equipado con un sistema integrado de monitoreo de errores que muestra alertas en tiempo real en una pantalla táctil, lo que permite a los operadores identificar y resolver problemas rápidamente, minimizando el tiempo de inactividad durante la producción.
