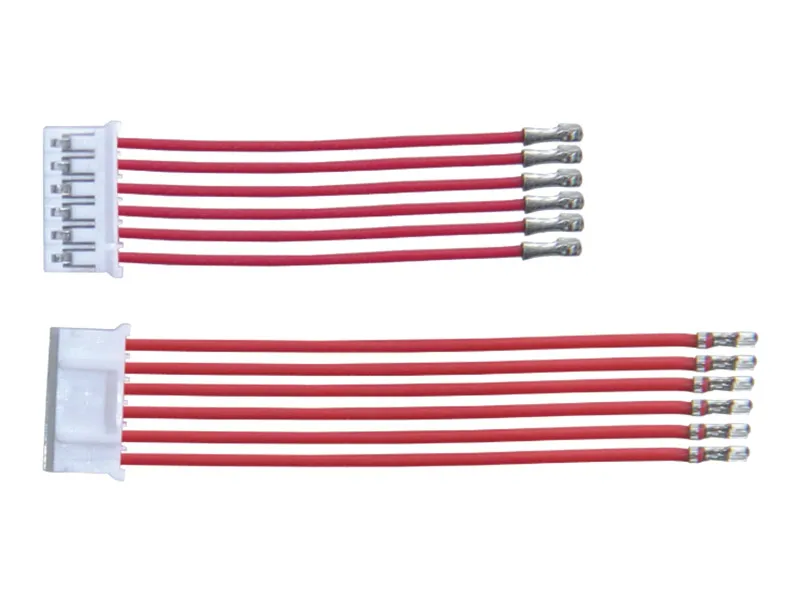

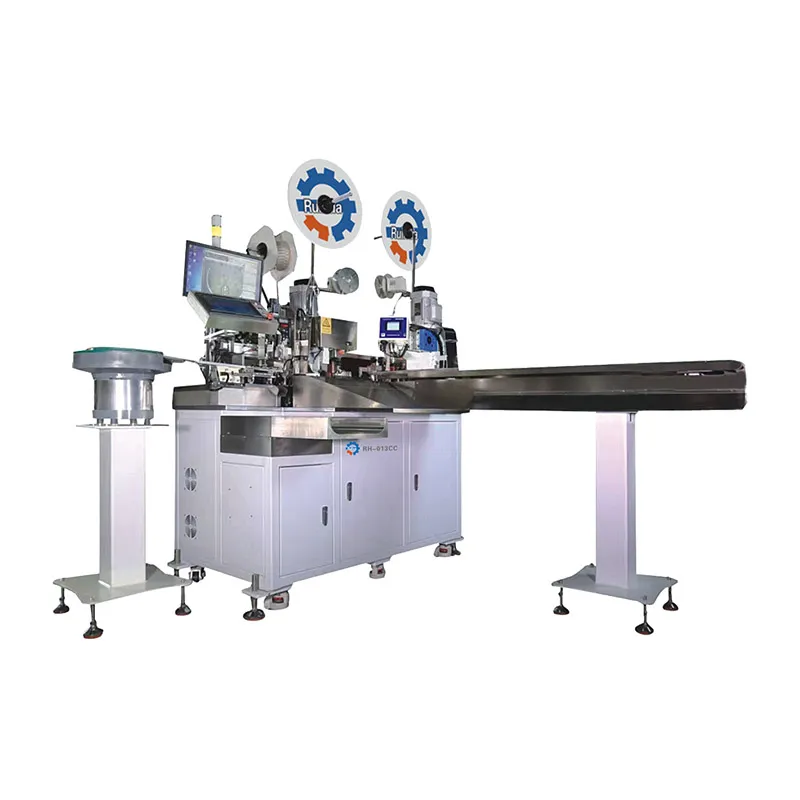

Nuestra solución de crimpado de 2 lados e inserción de carcasa de 1 lado admite el crimpado de dos lados y la inserción de carcasa de un solo lado, lo que la hace ideal para producir mazos de cables complejos. Cada cable se puede configurar individualmente para la longitud, lo que proporciona un enfoque práctico para manejar diversos requisitos de cable. Con una capacidad de prensado de 2,000 crimpados por hora, esta máquina de terminación de cables garantiza la eficiencia y la consistencia en el procesamiento de cables de 18AWG a 28AWG.
| General | Modelo | RH-013CC |
|---|---|---|
| Dimensiones (L×An×Al) | 1700×1600×1800mm | |
| Peso | Aprox. 900kg (sin desenrollado de alambre ni placa vibratoria) | |
| Fuente de alimentación | AC220V 50Hz | |
| Corriente nominal | 15A | |
| Potencia | 3kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Requisitos de espacio | 2.5×2m | |
| Fuerza de crimpado | 2T | |
| Funciones | Capacidad de crimpado | 2000 crimpados/h (dependiendo de la carcasa del terminal y del cable) |
| Procesamiento de alambre | Corte de alambre, pelado completo de un lado, pelado completo de dos lados, medio pelado de dos lados, crimpado de un lado, crimpado de dos lados, crimpado de un lado + inserción de carcasa de un lado | |
| Crimpado, pelado y estañado de alta precisión mediante el uso de un mecanismo de husillo de bolas | ||
| Sistema de control | Pantalla LCD, microcontrolador de un solo chip | |
| Dispositivos de detección | Prueba de crimpado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | |
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de alambre, bobinadora de papel, tanque de compensación de almacenamiento de aire | |
| Control de operación | La alimentación, el corte, el pelado y el movimiento del alambre se controlan a través de la pantalla táctil | |
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de prensado terminal |
| Rango de aplicación | Longitud de corte | 35-1000mm (personalizable) |
| Longitud de pelado | Delantero:0.5-15mm, Trasero: 0.5-7mm | |
| Tipo de alambre y cable | Cable eléctrico, cable de alta temperatura, cable aislado de teflón (AWG28#-AWG18#) |
La sujeción robótica inteligente proporciona una alineación estable del cable y una alimentación precisa, lo que garantiza que cada cable mantenga su longitud configurada y logre resultados consistentes.
Diseñado para procesar una amplia gama de cables, desde PVC y silicona hasta tipos recubiertos de teflón y libres de halógenos, maneja fácilmente especificaciones de cables de 18 AWG a 28 AWG.
Un sistema de detección de errores incorporado muestra alertas en tiempo real en una pantalla táctil intuitiva, lo que permite a los operadores identificar y abordar rápidamente los problemas sin interrumpir la producción.
