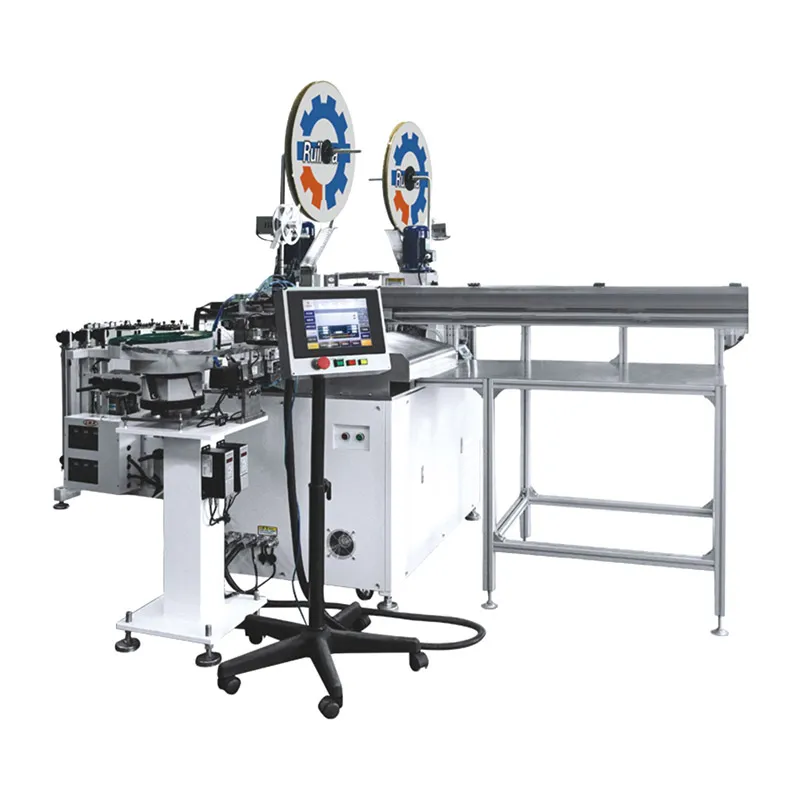

Los procesos de ensamblaje de cables exigen precisión y eficiencia, especialmente cuando se manejan diversas configuraciones de cables. Para hacer frente a este desafío, nuestra máquina de crimpado de 2 lados e inserción de sellos/carcasa de 1 lado integra múltiples operaciones, que incluyen corte, pelado, crimpado de 2 lados e inserción de sellos o carcasas de un solo lado, en un sistema cohesivo. Su capacidad para manejar diferentes longitudes y configuraciones de cable garantiza que satisfaga las necesidades de entornos de producción complejos. La inclusión de un mecanismo de husillo de bolas garantiza un engarzado y pelado de alta precisión, lo que lo convierte en una opción confiable para cables de 18 AWG a 28 AWG.
| General | Modelo | RH-014CC |
|---|---|---|
| Dimensiones (L×An×Al) | 1700×920×1580mm | |
| Peso | Aprox. 600 kg (sin desenrollado de alambre ni placa vibratoria) | |
| Fuente de alimentación | AC220V 50Hz | |
| Corriente nominal | 20A | |
| Potencia | 4kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Requisitos de espacio | 2.2×1m | |
| Fuerza de crimpado | 2T | |
| Funciones | Capacidad de crimpado | 1900 cables/h a 100mm de longitud (dependiendo de la longitud del cable) |

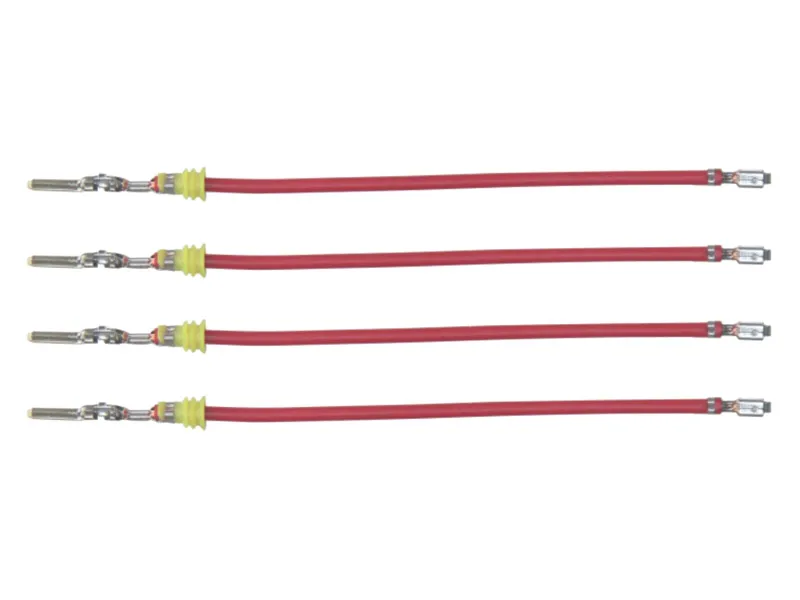

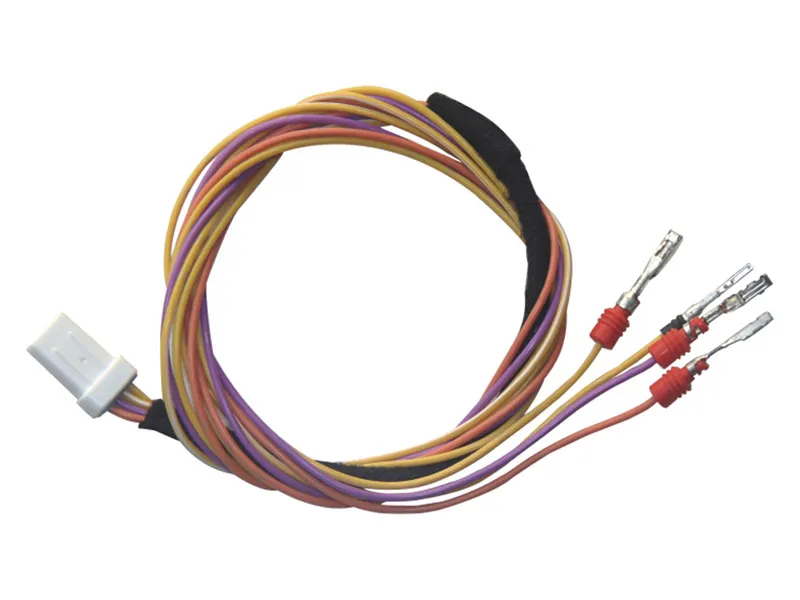

| Procesamiento de alambre | Corte de alambre, pelado de un lado, pelado de dos lados, crimpado de un lado, crimpado de dos lados, crimpado de un lado + inserción de sello de un lado, crimpado de un lado e inserción de sellos + crimpado de un lado, inserción de carcasa de un lado | |
| Crimpado, pelado y estañado de alta precisión mediante el uso de un mecanismo de husillo de bolas | ||
| Sistema de control | Pantalla LCD, microcontrolador de un solo chip | |
| Dispositivos de detección | Prueba de crimpado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | |
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de alambre, bobinadora de papel, tanque de compensación de almacenamiento de aire | |
| Control de operación | La alimentación, el corte, el pelado y el movimiento del alambre se controlan a través de la pantalla táctil | |
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de crimpado terminal |
| Rango de aplicación | Longitud de corte | 35-1000mm (personalizable) |
| Longitud de pelado | Delantero: 0.5-15mm Trasero: 0.5-7mm | |
| Tipo de alambre y cable | Cable eléctrico, cable de alta temperatura, cable aislado de teflón (AWG28#-AWG18#) |
Equipado con sujeción robótica para garantizar la estabilidad del cable y la alineación precisa, lo que permite resultados consistentes para cortar, pelar, crimpar e insertar la carcasa.
Sus configuraciones de longitud de alambre ajustables permiten el procesamiento simultáneo de alambres largos y cortos, abordando diversos requisitos de producción de manera efectiva.
Admite gran variedad de tipos de cables, incluidos cables de PVC, silicona, recubiertos de teflón y libres de halógenos, y es compatible con las especificaciones de 18AWG a 28AWG.
Equipado con un mecanismo de husillo de bolas, garantiza una alta precisión en las operaciones de crimpado, pelado y estañado, lo que garantiza un rendimiento constante.
Equipado con un sistema integrado de monitoreo de errores que proporciona alertas en tiempo real en la pantalla táctil, lo que simplifica la resolución de problemas y minimiza el tiempo de inactividad para mejorar la eficiencia de la producción.
