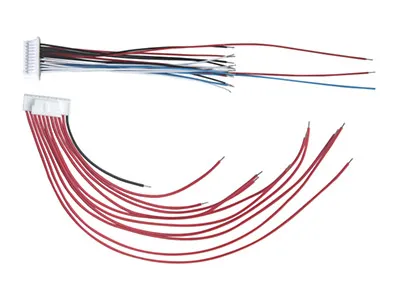

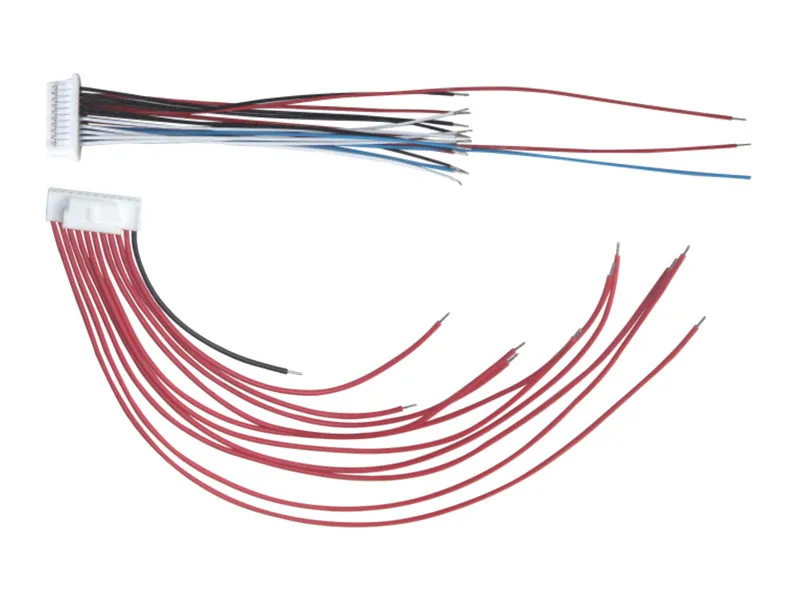

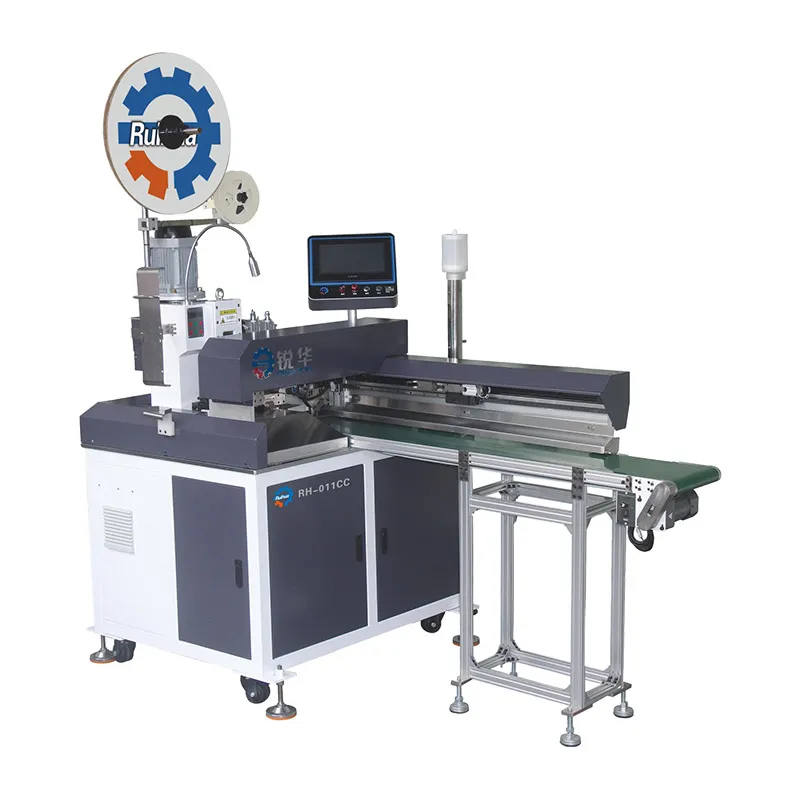

La precisión y la flexibilidad son cruciales para ensamblar cables de diferentes longitudes en entornos de producción de alta velocidad. Este modelo de máquina de terminación de cables integra el corte, el pelado, el crimpado de terminales, el estañado y la inserción de la carcasa en un solo flujo de trabajo. Capaz de procesar cables con diferencias de longitud de hasta 400mm y admitir conectores de hasta 20P, esta máquina de inserción de carcasa de cable largo/corto de un solo lado proporciona una opción confiable para diversas necesidades de ensamblaje de cables. Equipado con un control de servomotor para garantizar la precisión, mientras que la interfaz de pantalla táctil permite ajustes rápidos y fáciles sin necesidad de cambios de accesorios.
| General | Modelo | RH-011CC |
|---|---|---|
| Dimensiones (L×An×Al) | 2200×1200×1600mm | |
| Peso | Aprox. 550kg | |
| Fuente de alimentación | AC220V 50Hz | |
| Potencia | Aprox. 5kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Fuerza de crimpado | 2T | |
| Funciones | Carcasa | Paso 1.0-VH3.96mm |
| Capacidad de crimpado | 5000-9500 crimpados/h (dependiendo de la longitud del cable y el número de pines) | |
| Sistema de control | Control PLC, servomotor | |
| Procesamiento de alambre | Corte de alambre, crimpado a un lado e inserción de la carcasa + estañado a un lado (para cables con diferentes longitudes), crimpado a un lado e inserción de la carcasa + medio pelado a un lado, crimpado a un lado e inserción de la carcasa + estañado a un lado | |
| Control de operación | La alimentación, el corte y el pelado de alambre se controlan a través de la pantalla táctil, con servocontrol completo PLC | |
| Dispositivos de detección | Prueba de crimpado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | |
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de cable, bobinadora de papel, tanque de compensación de almacenamiento de aire | |
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de crimpado terminal |
| Inspección de visión | Inspección del cable de cobre, el terminal de crimpado, el color y la carcasa del terminal | |
| Rango de aplicación | Longitud de corte | 45-850mm (personalizable) |
| Longitud de pelado | Delantero: 1-8mm, Trasero: 1-12mm | |
| Tipo de alambre y cable | Cable eléctrico, cable de núcleo sólido (cable de alta temperatura, cable con aislamiento de teflón, cable con aislamiento de silicona, cable libre de halógenos) (AWG28#-AWG18#) | |
| Ancho máx. del cable | 45mm | |
| Número de pines | 2-20 pines |
La interfaz de pantalla táctil permite un control preciso de la longitud de alimentación del alambre, la longitud de corte, la profundidad de pelado, el posicionamiento de los terminales y la inserción de la carcasa, lo que permite un funcionamiento eficiente y preciso.
La sujeción robótica garantiza la estabilidad y la alineación precisa de los cables durante todo el proceso, lo que proporciona resultados consistentes y de alta calidad.
Compatible con múltiples tipos de cables, incluidos cables planos, PVC, silicona, cables recubiertos de teflón y libres de halógenos, y admite una variedad de especificaciones como espaciados de 0.8, 1.0, 1.25, 1.5, 2.0, 2.54 y 3.96.
Equipado con un sistema integrado de monitoreo de errores diseñado para proporcionar alertas en tiempo real en la pantalla táctil, simplificando la detección de fallas y minimizando los retrasos en la producción.
